手工钢笔套

第1步：

用solidworks设计笔套图，用钣金建模一边获得展开图。

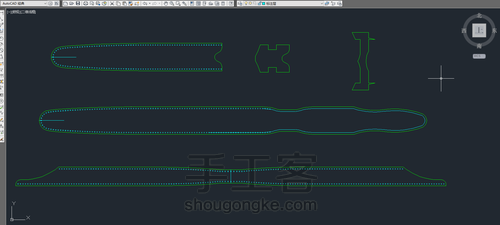

第2步：

图纸导出并用CAD绘制斩孔。

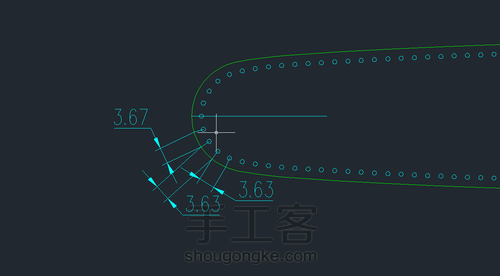

第3步：

由于驹缝侧边弯曲后穿出孔距会变小，缝合后侧边弯曲处会向内侧偏移。所以需要偷针或者变孔距使侧边与上下盖板完美贴合，这里使用变孔距的方法。按图作垂线可以大致估算侧边对应的孔距。未注孔距为3mm。

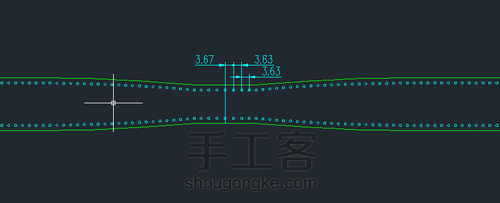

第4步：

侧边孔距如图，未住孔距为3mm。

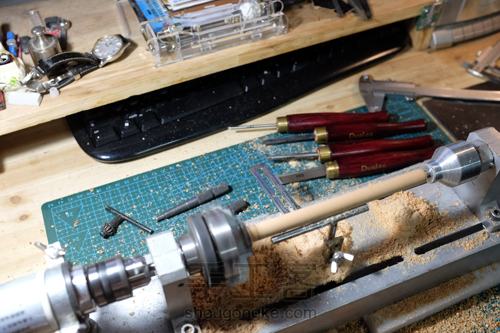

第5步：

第6步：

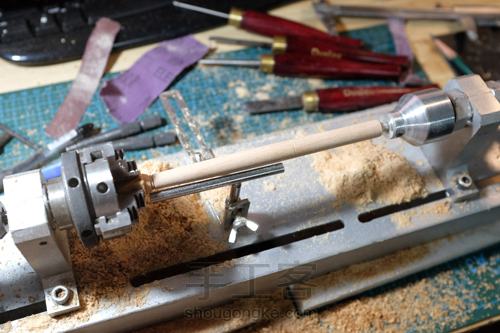

由于没有钢笔实物，我预先按照别人提供的钢笔尺寸做了个模型。

第7步：

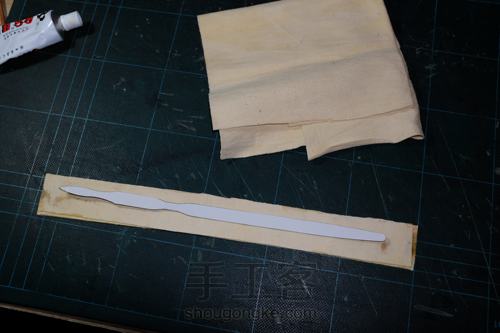

把画好的图纸打印裁切，并按照版型裁皮，这张起鼓内芯的版型需要根据所选侧边皮的厚度和打斩边距确定，图纸中未画出。

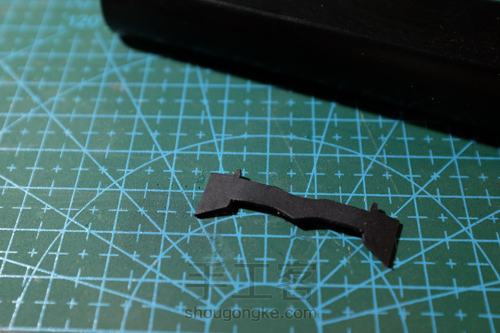

第8步：

裁插扣。

第9步：

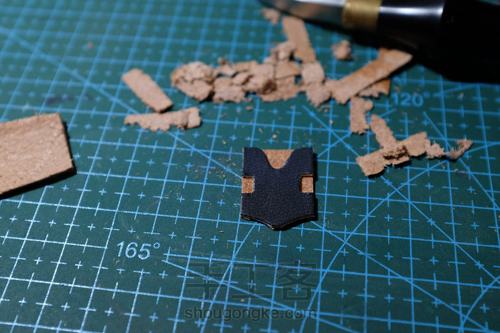

裁插扣固定皮，为了配合笔夹尺寸，这里用两层粘贴以增加厚度。

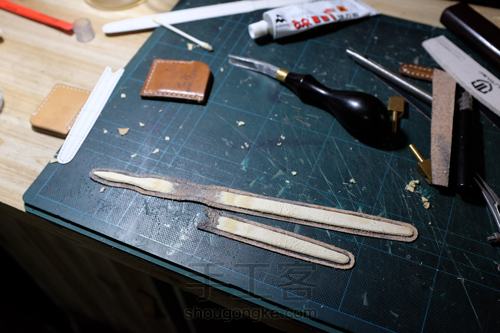

第10步：

起鼓内芯弯折处削薄，对正粘贴在植鞣革内皮上。

第11步：

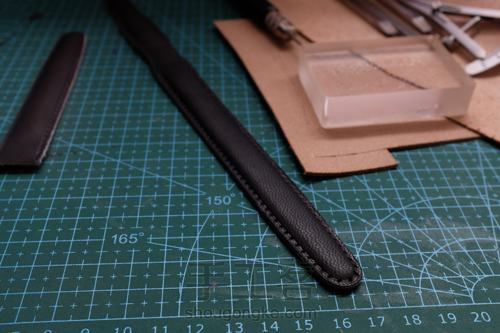

再将意大利山羊皮粘贴在植鞣革内皮上，羊皮裁大一些，粘贴后再裁掉多余部分。然后根据版型上的斩孔描点，划边线，打斩。我的侧边皮用的2.5mm所以打斩定位线边距取2.2mm。

第12步：

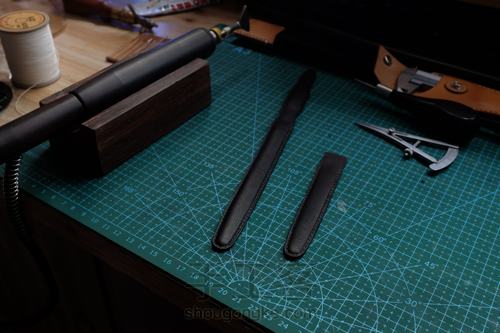

用烫边机装边距1.0mm烫头压装饰线。

第13步：

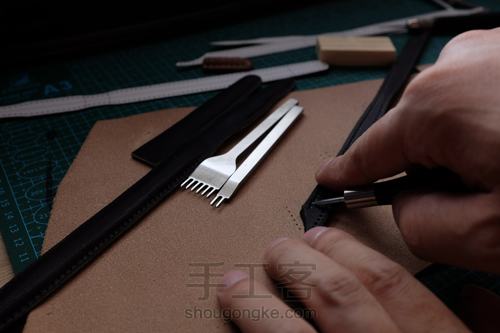

侧边先描点，然后划边线，用斩打大约1/3厚度，然后用锥子打斜孔。打前几个孔时比照面板的斩孔边距，尽量保持一致。

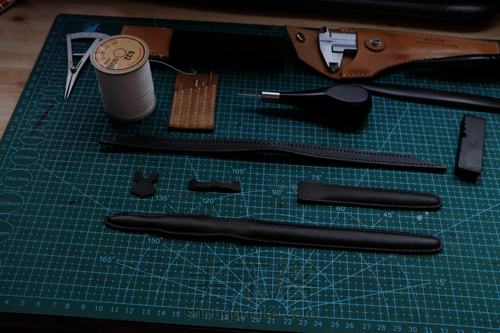

第14步：

各部分基本完成。

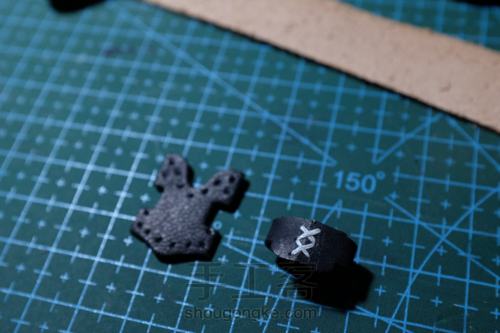

第15步：

缝合插扣。

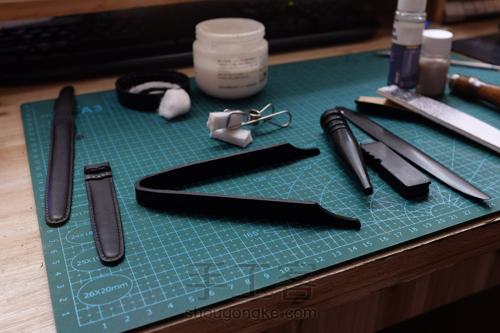

第16步：

将侧边皮湿水弯折，因为此处折弯半径较小，直接弯折容易开裂。然后将插扣缝合在上盖板上。

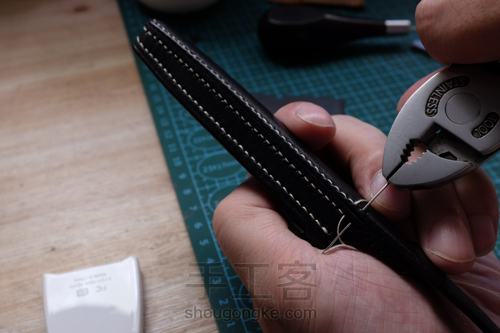

第17步：

开始驹缝侧边皮。如果穿针困难可以用钳子拔针。

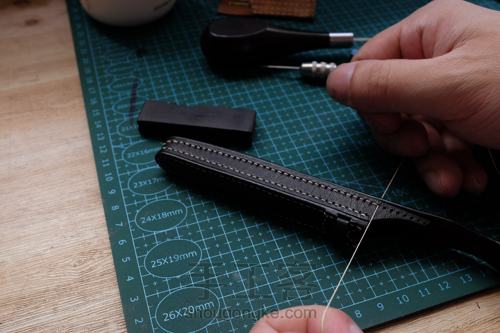

第18步：

驹缝时先从侧边皮一侧穿针，容易寻找孔位。

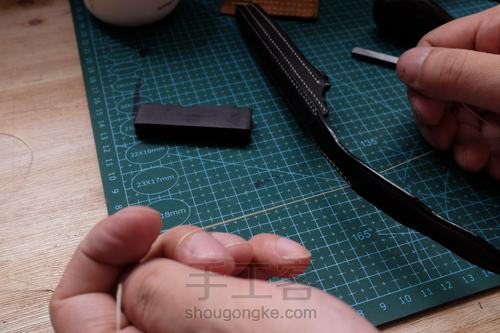

第19步：

后盖板缝线。

第20步：

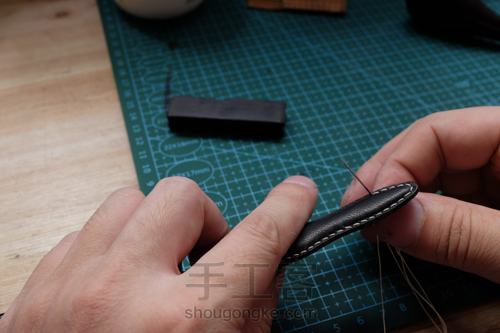

后盖板缝线。

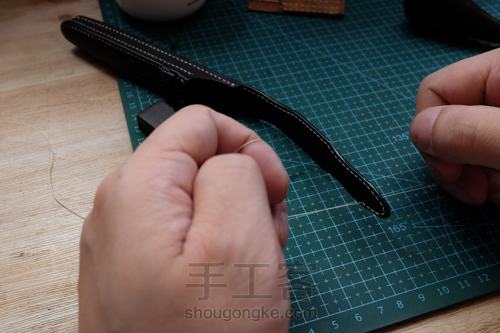

第21步：

后盖板缝线。

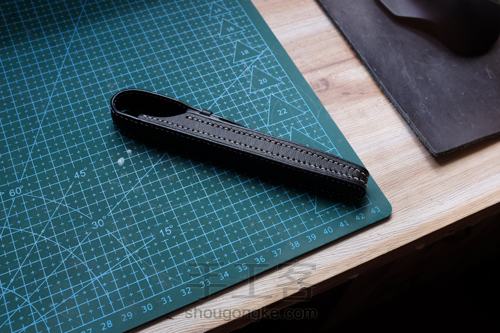

第22步：

完工。

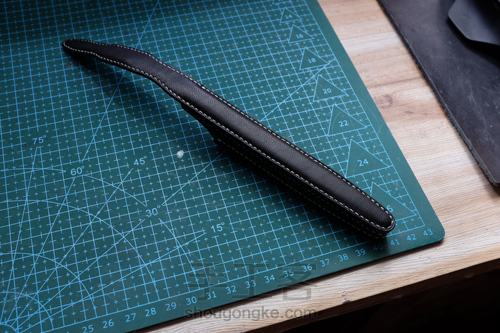

第23步：

第24步：

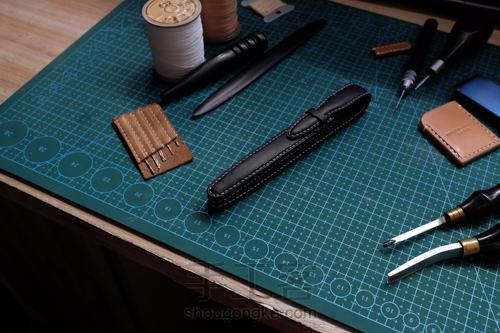

第25步：

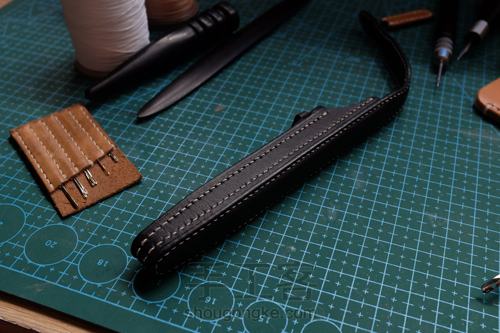

第26步：

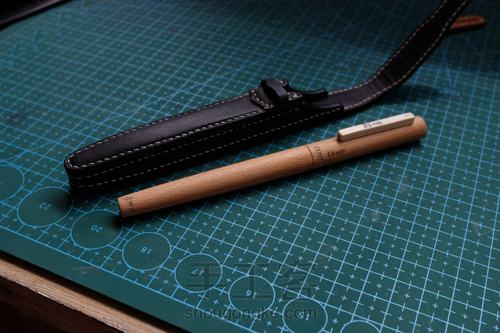

第27步：

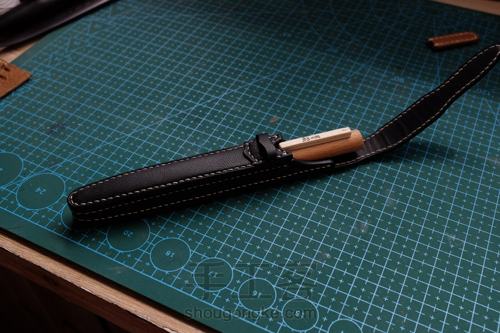

第28步：
