自己动手将旧液晶屏幕改造成精美的小电视

• 第1步：



  如果你有一台很多年前淘汰不用的旧笔记本电脑，可能会很尴尬，打开网页和Word慢得像蜗牛，送老人孩子还不如一台iPad，虽然内存最近大涨，但是里面那两条1GB的小玩意也不够卖钱换大房子，难道就这么扔了？且慢，电脑上还有一个可以发挥余热的部件——液晶屏，我们今天就拿它开刀，把它拆下来改装成一台很酷的小电视，绝对比在手机、iPad上看片还要爽哦！

• 第2步：



  第一步，拆下旧电脑的液晶面板。虽然是淘汰的旧电脑，但也不能用锤子砸开。通常拆笔记本电脑，要从底部拆起，再拆掉键盘部分，露出主板，找到显示器排线，小心取下。屏幕部分可能是卡扣设计，一定要注意撬开时不要伤到娇贵的屏幕。如果实在找不到从哪下手，可以上网搜索笔记本电脑型号加上“拆解”关键字，一般都会找到拆解图片。

• 第3步：

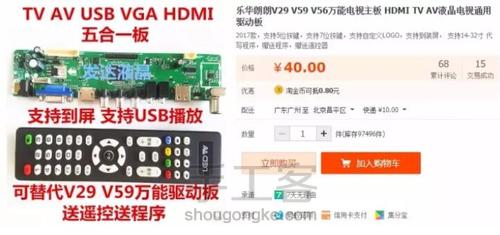

  第二步，点亮拆下来的液晶面板。如果你原来的电脑屏幕是完好的，一般都可以拆下来改装成独立的显示器或小电视。笔记本电脑屏幕大多使用一根扁排线与主板相连，这种连接方式叫做LVDS接口，有40针、30针、25针等类型。现在你要做的就是在万能的某宝上找到一个合适的液晶驱动板，有合适的输入接口，使用LVDS排线与液晶面板相连，就能够让液晶面板亮起来，发挥显示器的作用了。常见的液晶驱动板有乐华V59、V56等，都是“万用”液晶驱动板，具有电视接收、VGA、HDMI、AV接口，并可以支持U盘文件播放，价格低到令人发指！它几乎支持所有的液晶面板，只要通过一个U盘，将相应的液晶面板参数文件，刷到驱动板中即可。

• 第4步：



  匹配液晶驱动板的重要参数 分辨率：

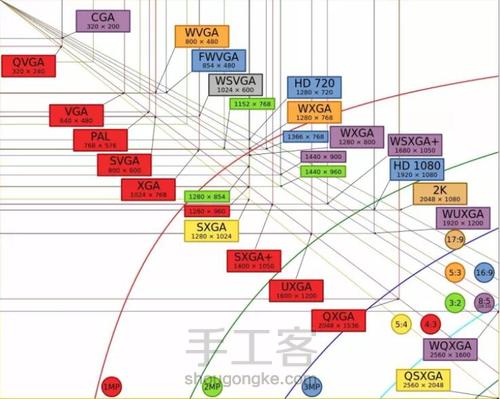

  以乐华V56万用液晶驱动板为例，想要点亮液晶面板，最重要的是了解这块屏幕的分辨率。比如我使用的这块液晶屏幕的分辨率是1920*1080。常见液晶屏幕的分辨率见下图：

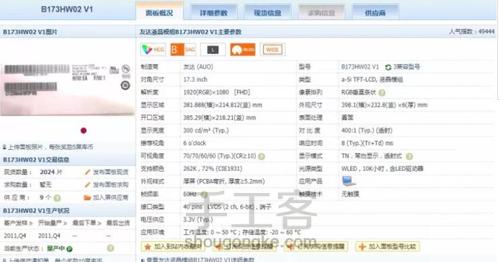

  如果分辨率不对，驱动板点亮屏幕后，显示会花屏。不过也不要紧张，只要找到合适分辨率的升级文件，拷贝到一个U盘中，插入驱动板的USB接口，通电后就会自动升级。当然，如果自己不会升级，更方便的方法是告诉店小二你的液晶面板型号，让他在发货前写入正确分辨率的文件，买回来就可以直接接通使用了。液晶面板型号通常印在液晶面板背面接口附近，有一个条形码和一系列编号，这就是液晶面板型号，在“屏库”（http://www.panelook.cn）网站搜索，就可以获得这款液晶板的全部信息。

• 第5步：



  除了分辨率，这里还有屏幕的尺寸信息，默默记下来，后面我们还要做一个漂亮的外壳

• 第6步：

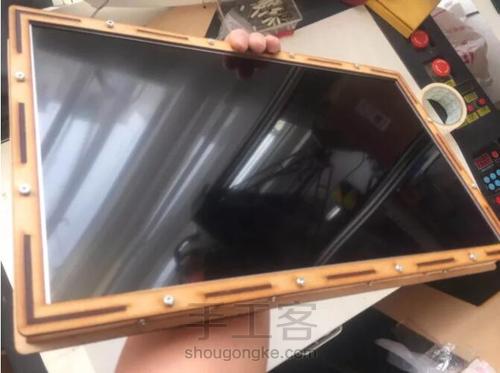

  第三步，给你的液晶小电视做一个外壳。原则上液晶面板配上驱动板就能够使用了。但是不能让它裸奔。我们再次祭出激光切割机这个大杀器来给它做一个漂亮的外壳。

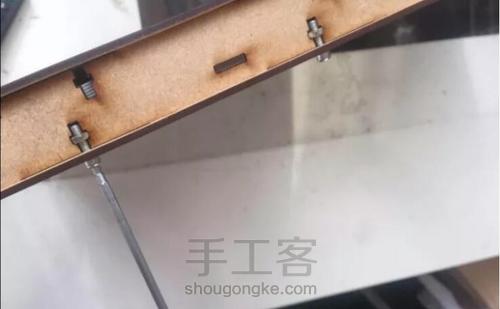

  我们做过象棋的棋盒、硬币分拣机的外壳等，都是采用榫卯结构、用热熔胶粘贴起来。今天我们尝试一种更加结实的结构。在每组榫卯中间，加一个螺丝孔和螺丝槽，插接起来后，再拧上一个3mm螺丝，这样即使不用胶粘，也能牢牢的固定在一起，还方便以后拆装。


• 第7步：

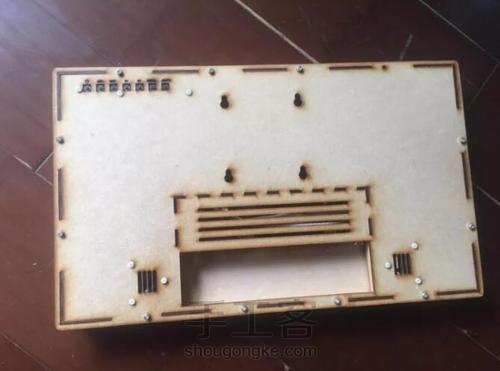

  外壳设计上我们仍然使用CorelDRAW软件。参考在屏库网站查到的精确尺寸，记得要加上板子的厚度。在外壳的后面，我们设计一个小盒子，将液晶驱动板放在里面。

• 第8步：



  我们还给这台小电视设计了标准的100mm安装孔，可以配合各种壁挂挂架挂在墙上，是不是很高大上啊！

• 第9步：



  如果你想把你的液晶电视做得更漂亮，需要根据自己的液晶面板情况做外壳设计。

• 第10步：

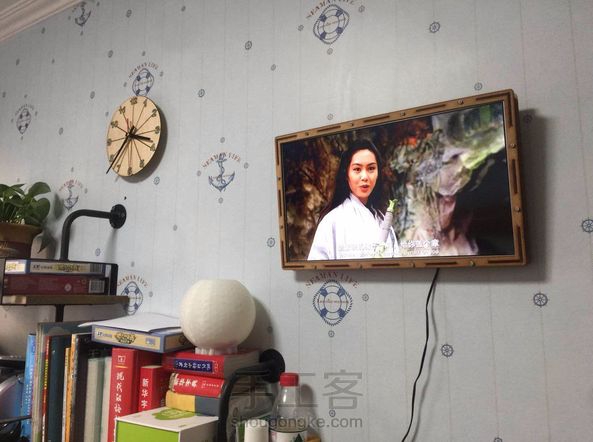

  另外现在谁还看模拟电视，都是看网络电视嘛。虽然我们使用的乐华V56驱动板没有网络功能，但是我们可以使用无线HDMI投屏器来实现，它可以方便的将手机、电脑通过网络投射到HDMI接口，再也不用抱着手机追剧了。一台完美的网络电视诞生！

点击 https://www.thingiverse.com/thing:2676191
可以下载作者设计的“液晶小电视外壳”文件，液晶屏幕型号B173WH02 V1，使用乐华V56驱动板
