由于原版太耗孔方兄，我就做了一个简单的光敏电阻识别开锁。【安全系数小，但就算是破译出解锁端光发出的频率也无法开锁，因为光敏电阻感受的阻值不一样照样无法开锁，根据这点，对开锁端LED的亮度在每次开锁后改变，只有开锁端的LED同步】
可以随便改密码，改密方法：可以在代码里更改光发出的间隔闪烁次数以及间隔时间。这里我将这个设置成： 亮 →0.5秒→灭→1秒→亮→1.1秒→灭 ← 循环
为了提高安全，也可以做一个一次性密码，由时钟定时后随机改变后同步。
可以随便改密码，改密方法：可以在代码里更改光发出的间隔闪烁次数以及间隔时间。这里我将这个设置成： 亮 →0.5秒→灭→1秒→亮→1.1秒→灭 ← 循环
为了提高安全，也可以做一个一次性密码，由时钟定时后随机改变后同步。
主要材料
：| 开发板 | 光敏电阻 |
| LED | 电源 |
所需工具
：| 剪刀 |
制作步骤
：第1步：
首先我们取出光敏电阻
第2步：
将LED1连接开发板上的P1.0作为钥匙
第3步：
我们写一段程序让LED，亮 →0.5秒→灭→1秒→亮→1.1秒→亮 ← 循环
第4步：
这里的0.5秒等的都不算严谨，但是在由光敏电阻感应那段程序【识别程序】是一样的时间间隔。
第5步：
将LED对准光敏电阻上的两个突出物这样才能使光亮强度一致
第6步：
需要一块电源，连接单片机的输出电源端，即使在识别突然停电的时候也会继续触发.如果你触发的是步进电机，就需要多点，别忘了加盐。
第7步：

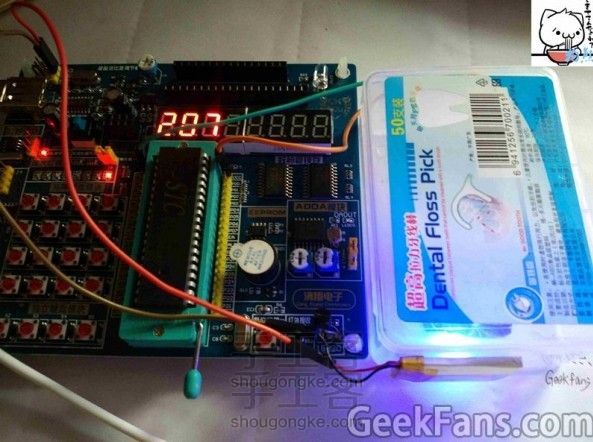

取出一个盒子然后将开锁的那段全移进去
第8步：
第9步：
第10步：
后期的要真正使用的话，做个最小系统给开锁端即可，到时可以真正的给它缩小体积，换小点的芯片，只需一段简单的代码和一个口就行了就可以驱动开锁端了。
