遛狗神器 DIY跨斗自行车

遛狗神器 DIY跨斗自行车

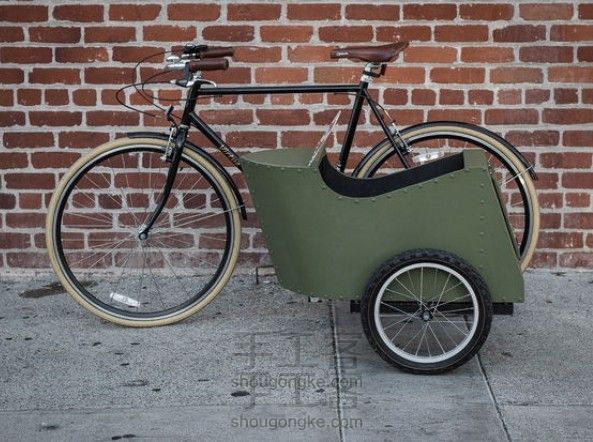

DIY跨斗自行车,载狗狗去野游

主要材料

金属件板材
硬件

所需工具

详细见正文

制作步骤

  • 第1步:

    遛狗神器 DIY跨斗自行车 第1步

    这个项目的灵感来源于stevebod以及他做的跨斗自行车: http://www.instructables.com/id/Build-a-Bicycle-Sidecar/

    第一次见到stevebod的车车之后,我彻底迷上了这个玩意儿,并且产生了一个想法:哥必须得给自己做一辆玩玩!

    不过我有这么一个问题:我没有一个现成的熊孩子可以坐在我的自行车跨斗上。

    不过哼哼╭(╯^╰)╮,我有一只叫做Dewey的小臭狗,这货很喜欢搭我的自行车行进在通往狗狗公园的路上。所以想到这一茬儿,我觉得我做车车的动力又多了那么一点,so我现在准备开始动工啦!

  • 第2步:

    遛狗神器 DIY跨斗自行车 第2步

    我的作品在可调节度以及轴向上都参考了stevebod的设计,不过也并不是完全一致。我这台没有太大必要做的跟他的一样坚固,因为我的小臭狗体重也有151磅(1磅≈0.9斤),比熊孩子要轻多了。而且我也想把我的车车做成不用扳手就可以很轻松快捷地拆卸的。

    我还有一个不太容易达成的目标:不适用任何焊接工具,主要原因一是我没有焊接用具,而且我也不希望让所有有意做这样的车车的人们在焊接这一关就被吓跑。

    我想说的差不多说清楚鸟,现在准备开始造吧!

  • 第3步:

    遛狗神器 DIY跨斗自行车 第3步

    准备好你需要的玩意儿(注:"为英寸,1"≈2.54cm):

    【金属件】

    (18") 2"x1" 直角铝条

    (64") L型铝条 aluminum

    (4") 厚的2"宽钢条

    (12") 1" 厚铝条

    JB kwikweld(应当特指J-B Weld 8276 KwikWeld Quick Setting Steel Reinforced Epoxy,一种环氧树脂胶,可以用于粘连钢材)

    用于橡胶表面的黑色喷雾 (应当特指Performix 11203 Plasti Dip Black Multi-Purpose Rubber Coating Aerosol,可以在日用品商店买到)

    (2) 勾头螺栓门用合页 (我也是在日用品商买到的)

    16" 自行车轮胎

    【板材】

    1/4" 塑胶板 尽可能要薄的塑胶板

    1/2" 塑胶板

    1x2 废木料

    1x3 废木料

    【硬件】

    1/2" 长度的 板条螺丝

    (2) 适用于 1/2" 轴的开口销

    (8) [3/8" x 1-1/2"] 螺栓,可以用于匹配垫圈和螺母

    (6) [3/8" x 2-1/2"] 螺栓,可以用于匹配垫圈和螺母

    (2) [1/4" x 1-1/2"] 螺栓,可以用于匹配垫圈和螺母

    灰色的喷雾底漆

    黑色平光喷漆

    (1 夸脱) 平光喷漆是为你的跨斗部分准备的

    (13" x 28") 3" 厚泡沫垫 (我的是在一个当地家具建材商场买到的)

    (1 码) 乙烯基人造皮革 (我的是在一个当地家具建材商场买到的)

    (8') 3/4" 聚丙烯带

    (2) 3/4" 金属螺栓snaps(母扣下面的一截)

    (2) 3/4" 金属滑轨

    *在我开始之前,我还有点废话想说:请注意我写这篇教程是非常有逻辑顺序的,我也希望你们做这个车车的时候也能按照这个逻辑顺序来。

  • 第4步:

    遛狗神器 DIY跨斗自行车 第4步

    车车的硬件部分说明:
    首先,你得往你自己的自行车上搭载一个衔接件。一开始用钢锯从你的直角铝条上切一个 8" 还有一个 10" 小块。这个8"长度的铝件就是你的自行车衔接处的垂直件。 在其中一侧开一个大概1/2" 的洞,尺寸正好能够匹配你的自行车后桥箱。

    考虑到加强结构,在你的不锈钢款钢条的同一个位置再钻一个洞,使用JB kwikweld 把它加固在你的直角铝条上,然后接入另一个 8"件, 钻4个 3/8" 的洞, 彼此间距1", 贯穿直角铝条的两个面。

  • 第5步:

    遛狗神器 DIY跨斗自行车 第5步

  • 第6步:

    遛狗神器 DIY跨斗自行车 第6步

  • 第7步:

    遛狗神器 DIY跨斗自行车 第7步

    在 10"铝条上挪动部件, 这个部件是夹住门框合页的水平部件。 钻2个 3/8" 的洞,在10英寸铝片中间,之间相隔1英寸。接着,在每隔10英寸部件末端放置门合页。用这个作为参照,钻出3/8英寸洞眼,用于在10英寸铝片上固定门合页

  • 第8步:

    遛狗神器 DIY跨斗自行车 第8步

    现在,你可以使用4个大小合适的螺丝[3/8" x 1-1/2"]以及垫圈和螺母,把你的门框合页镶嵌到直角铝条上。你同时也可以使用2个尺寸合适的螺丝[3/8" x 2-1/2"] 以及垫圈和螺母把你的10"水平件嵌入8"衔接件。现在因为你在铝条的衔接部分钻了4个洞,你可以调整水平部件的高度,使你的跨斗可以和你的车座齐平。你不需要精确地搞清楚什么高度是完美的,反正你之后也可以再调节。

  • 第9步:

    遛狗神器 DIY跨斗自行车 第9步

    接下来,你可以使用剩余的螺母和垫圈把衔接件接到你的自行车后桥箱上。

  • 第10步:

    遛狗神器 DIY跨斗自行车 第10步

    我刚发觉我这些描述太过冗长,所以希望照片可以很清晰直接的说明问题。

  • 第11步:

    遛狗神器 DIY跨斗自行车 第11步

    跨斗部分的框架搭建说明:

    用钢锯从你的L型铝件上切割2段20" ,以及2段12" 。把20" 的铝件放倒,把12" 的部分放在上面,使用L型尺子来构成精准的90°直角。

  • 第12步:

    遛狗神器 DIY跨斗自行车 第12步

    你可以使用JB kwikweld把这个结构焊接而成或者用螺丝固定。我选择前者,这样的话结构就会非常稳固,跟我预计的一样。


  • 第13步:

    遛狗神器 DIY跨斗自行车 第13步

    混合JB kwikweld,把它涂到框架的每一个角,然后静置片刻等它速干。然后在每一个角钻一个 3/8" 的洞,使用 [3/8" x 1-1/2"] 螺栓以及尺寸合适的垫圈和螺母,把它们固定到一起。

  • 第14步:

    遛狗神器 DIY跨斗自行车 第14步

    然后你的跨斗车就有了这么一个坚固的框架结构~

  • 第15步:

    遛狗神器 DIY跨斗自行车 第15步

    给硬件和框架部分喷漆:

    这步你可自己决定是不是要做,不过我觉得有必要进行这一步,这会让你的车车变得非常漂亮。I chose to 使用黑色橡胶喷漆把车车的整个骨架和硬件部分都喷到。这样你就可以让你的骨架更持久耐用。

  • 第16步:

    遛狗神器 DIY跨斗自行车 第16步

    你也可以使用普通的黑色喷雾,不过就没橡胶喷雾那么吃久了。

  • 第17步:

    遛狗神器 DIY跨斗自行车 第17步

  • 第18步:

    遛狗神器 DIY跨斗自行车 第18步

    搭建轿现在,我们要开始做跨斗车的主体轿厢了。先切割出来顶部和底部。开始的时候我在1/4" 木料上绘制了一个 13" x 32" 的长方形。然后找到中心线,均匀地画曲线(曲线部分是为了衔接轿厢的曲面状前片)。使用线锯 把你刚才画的长方形也切割出;这就是你的轿厢的底部形态。 厢部分的框架

  • 第19步:

    遛狗神器 DIY跨斗自行车 第19步

  • 第20步:

    遛狗神器 DIY跨斗自行车 第20步

  • 第21步:

    遛狗神器 DIY跨斗自行车 第21步

  • 第22步:

    遛狗神器 DIY跨斗自行车 第22步

  • 第23步:

    遛狗神器 DIY跨斗自行车 第23步

    接下来,切下3条16英寸长1x2宽度木条,作为上下之间的支撑部分。把这些1x2木条钻在在底部胶合板上,在边上顶端放一根,另外两根5英寸的放在车斗后面的每个边上(参见上面照片)。现在把上面部分放上去,在每根1x2木条上滴一滴胶水,大约在5英寸范围内调整顶部胶合板。用一把钉枪通过上面把钉子打到每根1x2木条上。

  • 第24步:

    遛狗神器 DIY跨斗自行车 第24步

    你可以看到你的轿厢的底部形状也完成了!

  • 第25步:

    遛狗神器 DIY跨斗自行车 第25步

  • 第26步:

    遛狗神器 DIY跨斗自行车 第26步
