自造多功能太阳能充电器 旧物改造

• 第1步：



  大家就以看着玩的心态往下看吧，我对电这玩意儿也不大懂。
  电路原理图
  太阳能电池板,
  正连正
  负连负整流后
  给充电宝电池充电,连接充电宝一定记住不能直接连接电池或者手机-切记！（充电宝里有升压板还有电池保护板起到保护作用,电容起滤波作用）输出可用充电宝自带插口USB口,可连接用电器,如手机相机等。


• 第2步：



  太阳能版家里如果没有可以网购哦（注意多少v）（太阳能电池版成本低，一张我这样的价格在8-15）


• 第3步：



  首先拿到太阳能板用烙铁安好线路
  正连正
  负连负
  一步一步看清楚不要粗心大意（这里要注意⚠️ 对于太阳能板如果电压相同，光照相同可以直接并联。 并联之后的电压不变。
  电流可以增大。
  使用它的时间就多了将近一倍。
  或者，可以带动电流较大的用电器。）

• 第4步：

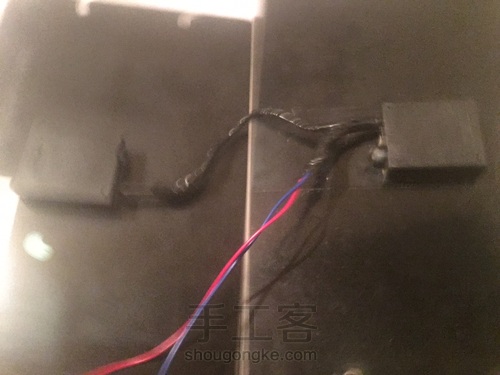

  我这里用的太阳能板单块是5V（这里是并联不是串联）

• 第5步：

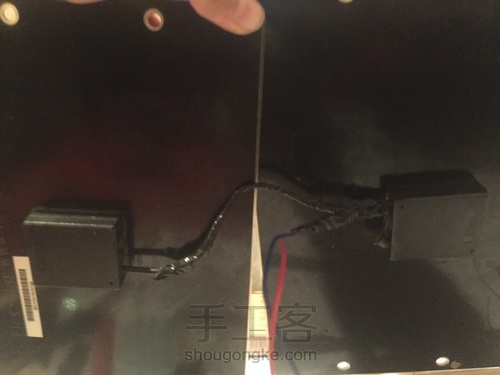

  反面

• 第6步：



  正面

• 第7步：



  简单的拍了几张照/
  大家首先拆开充电宝打开电路板找到UIN+ 和UIN- （UIN是输入电流就是充电进去）然后将太阳能板正连UIN+/负连UIN-）
  到这里我们的太阳能充电宝就是大功告成

• 第8步：



  测试了一下完全OK
  太阳能板吸收阳光角度决定电流（看到这里点个赞没毛病吧！

• 第9步：



  太阳能板原理，是在阳光下光电子移动产生电流，太阳能板本身是不能存电的，所以我们添加电池

• 第10步：



  太阳能板和充电宝可以固定在一起通过USB连接设备，重点看你太阳能板多少电压，充电宝输出决定你可连接设备（前面说过太阳能板电流叠加会更大）只要你设备能承受太阳能板也可直接连接设备）
  所以用途很广哦

• 第11步：



  测试的时候不小心屏幕摔坏了@.@mmp

• 第12步：



  有什么不懂的可以留言

• 第13步：



• 第14步：



  点个赞吧

我们做的这个太阳能板电压并不大。所以直接连接手机是没问题的。大家自己制作还是需要注意太阳能板电压哦如太高直接连接容易烧坏设备
简单理解：220v交流电没有充电器转换直接连可导致手机爆炸
