七彩明月灯

• 第1步：

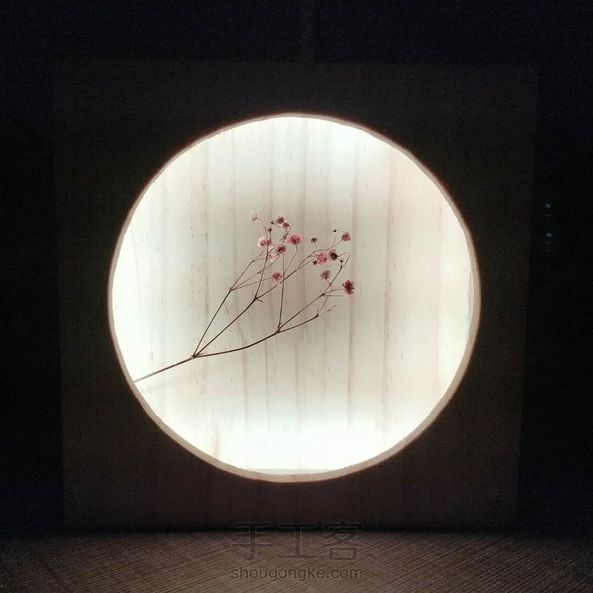

  插花黑暗中开灯的效果

• 第2步：

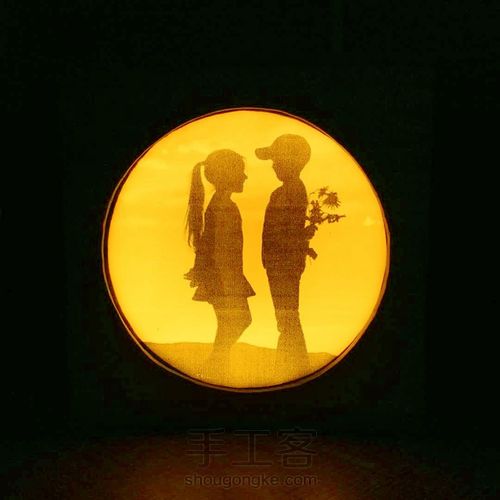

  点亮不同背景

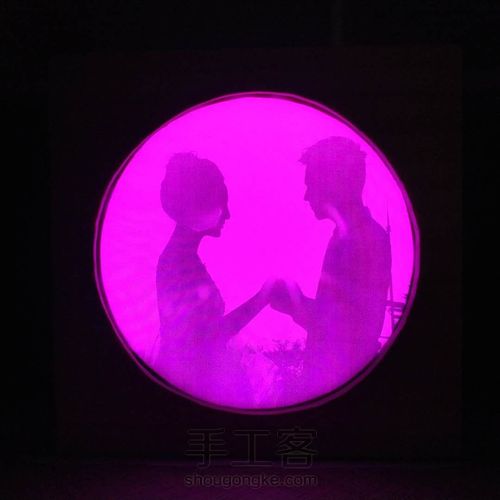

• 第3步：



  改变灯带颜色

• 第4步：

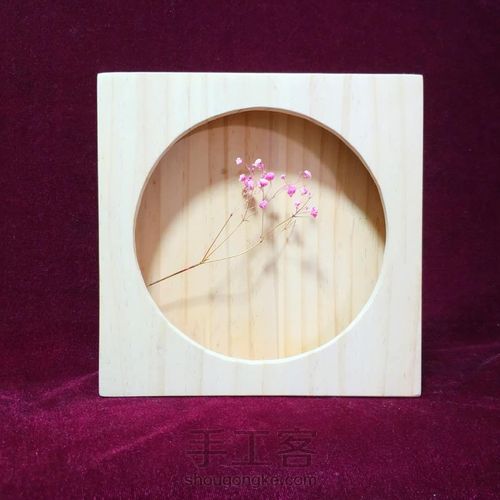

  平时插花的效果

• 第5步：

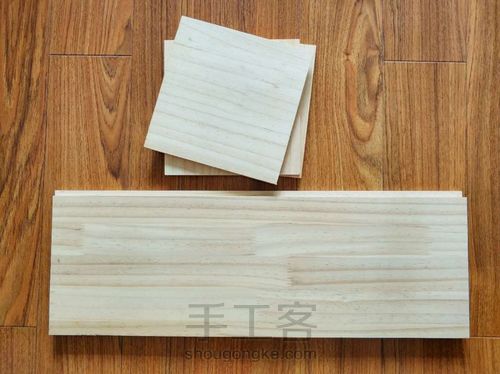

  准备8mm厚的松木板，锯3块20cm*20cm的正方形

• 第6步：



  在其中两块正方形上画圆，直径16cm。

• 第7步：

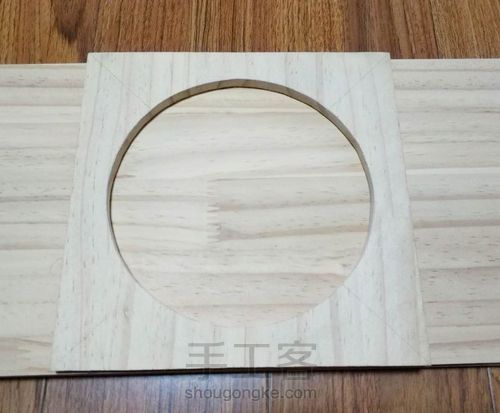

  用线锯将圆形部分锯掉。锯完之后用砂纸把镂空的边缘打磨一下。这两块木板作为面板。

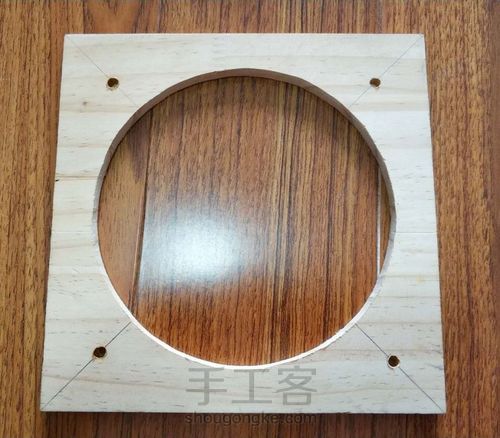

• 第8步：



  在两块镂空的木板的对角线上打四个孔，直径4mm，但是不要打穿。两块木板打孔的位置要一致。

• 第9步：



  一块木板上的孔深一点，大概6mm深，作为固定面板。另一块上的孔只要3mm深就行了，作为活动面板。这个是示意图。

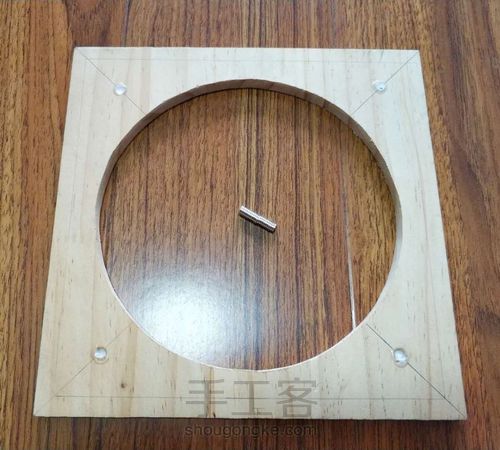

• 第10步：



  将直径4mm，厚度2mm的磁铁放到孔里面，然后用胶水封在里面。嵌入磁铁的时候注意磁极方向要一致，这样两块木板才能通过磁铁吸到一起。

• 第11步：



  剪四段全彩LED灯带，用排线焊接好，然后将灯带用胶水粘到固定面板内侧。这里我用的是5V灯带，用手机充电器就可以供电。在灯带末端接一个Micro USB的转接板，用于和控制器连接。

• 第12步：

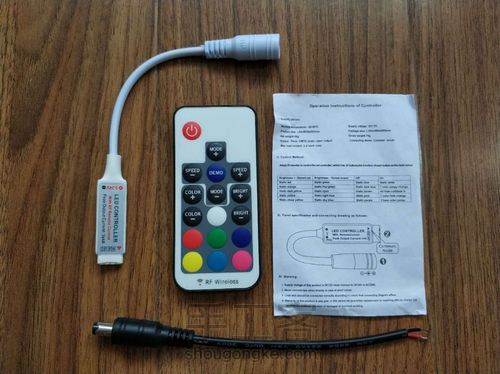

  这是和灯带配套的控制器和遥控器。原理上可以将控制器放在灯里面，但是透过缝隙可以看到控制器，不够美观，就考虑放在外面。通过遥控器可以调节灯带的颜色和亮度，以及颜色变化的模式。

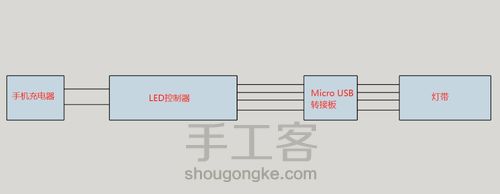

• 第13步：



  简单的画了一下电路图。控制器一端是2线供电，另一端是4线接灯带。拿一根安卓手机的充电线剪断，接到控制器上。然后一端接手机充电器供电，另一端接灯带上的Micro USB转接板。

• 第14步：



  锯4块木板作为边框，宽度2cm，用木工胶粘到固定面板上。底部的一块边框可以凿一个浅槽，用胶水将Micro USB转接板固定在槽里面。

• 第15步：



  将剩下的一块正方形木板作为背板，在Micro USB转接板的位置开一个小孔，然后将木板粘到边框上。另外在固定面板边缘打一个2mm的孔用于插花。整体灯箱就做好了。

• 第16步：



  用A4尺寸的硫酸纸打印剪影效果的图片。

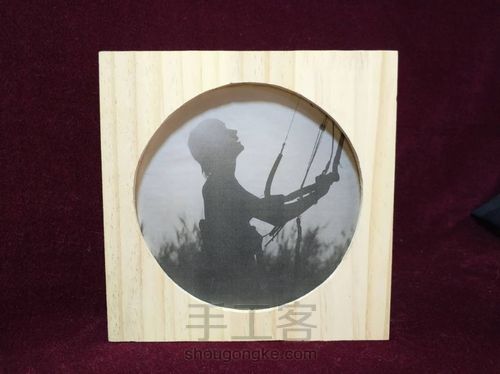

• 第17步：



  将打印好的硫酸纸裁成20cm*20cm或者再小一点。通过活动面板和固定面板的磁吸作用固定在灯箱上，后续更换图片也很方便。

• 第18步：

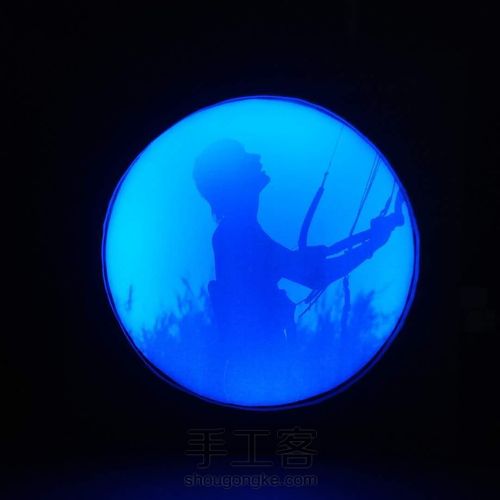

  开灯之后就可以看到效果了。

• 第19步：

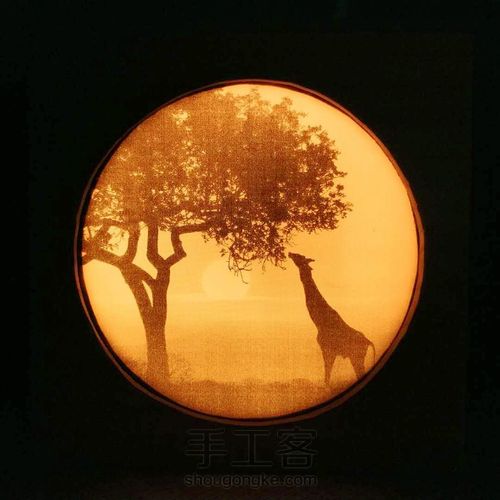

  再来一张非洲大草原的日落。

• 第20步：



  日落的场景比较有感觉。

除了木工，还需要有一点电子方面的知识和相关工具。
