这次小毅哥做的 是9根版本的, 其实有样品的话,做起来并不难,难的是学习原理,那可就要学几年木工了,不是一朝一夕学得会的。
主要材料
:方木条 |
所需工具
:带锯 | 凿子 |
制作步骤
:第1步:
准备材料就是 截面为正方形的 木条,长宽比大概 6:1
第2步:
尽量避开有结疤的部位,实在不行就甩到两端
第3步:
这次仍然用 半个宽度的 小立方体作为一个挖掉的单位进行讲解,比较好理解
第4步:
我把这个9根孔明锁的 拆装顺序进行了编号,便于划线和组装
第5步:
我这款是多种玩法的孔明锁,可以用其中6.7.8.9.组成多种造型,这次我们做9根的,某些挖掉的榫卯位置是用不到的,所以我们这次也不是完全照抄,是做了修改的
第6步:

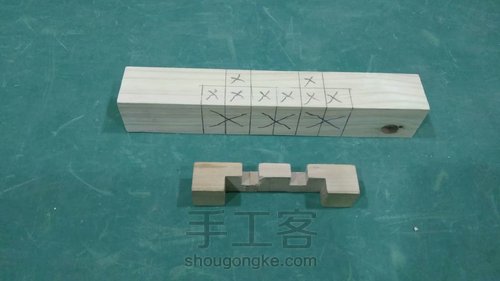

编号之后, 挨个划线
第7步:
1号,以中心线为基准,左右对称,前面4块,后面保留中间两块,左右各1,下面挖掉中间两块
第8步:
2号,以中心线为基准,基本左右对称,前面挖掉4块,后面中心挖掉俩,下面中心挖掉俩,右边再多挖一块
第9步:
3号,以中心线为基准,左右对称,挖掉前面和下面的12块,后面中心留两块,左右再挖一块
第10步:
4号,以中心线为基准,基本左右对称,挖掉前面4块,下面两块和左边1块
第11步:
5号,以中心线为基准,左右对称,挖掉上面和后面8块,下面挖中心两块
第12步:
6号,以中心线为基准,基本左右对称,比5号多保留下面中心左边的一块
第13步:
7号,以中心线为基准,前面挖掉两块和右边一块,上边中心挖两块,下面中心两块保留,再挖左右各1块,注意这一块和样品不同,
第14步:
8号,以中心线为基准,左右对称,前面4块,上边两块,下面中心留两块,左右各挖一块,注意这块加上保留的一块之后就和1号完全一样了,
第15步:
9号,以中心线为基准,左右对称,前面各挖一块,这块保留的很多,就别看样品了
第16步:

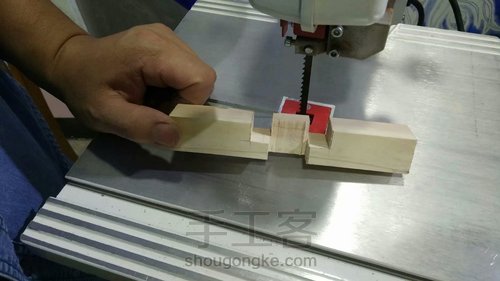

如果是上下面都锯掉,可以用带锯,或者线锯
第17步:
如果是挖缺角这样的,就只能用凿子了,凿之前用开榫锯,锯掉对角线,用划线刀,把纤维划断,这样边缘比较整齐
第18步:
全部挖完了按顺序摆好,开始组装
第19步:
第一根横着,第二根交叉在上边
第20步:
第三根竖起来,卡在两个交界处
第21步:

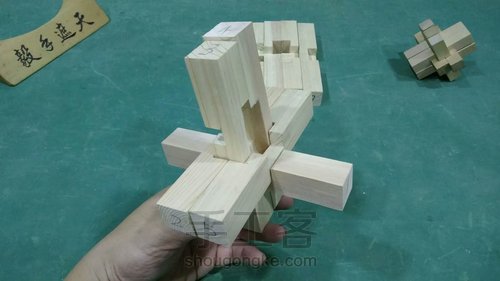

第四根竖着和第三根抱个对面,组成方孔
第22步:
第五根和第二根抱对面,卡住 三四
第23步:
第六根穿过洞放在第一根上边,这时第四根是可以向上推的,缺口要对准
第24步:
将第四根先推下去,把第六根往外推一点,把第七根扣进去在第二根上边
第25步:
把第六根拉回来,这样第七根就抱住了,这时把第四根提上来卡住第六根,这样谁都动不了
第26步:
第八根放进去第五根上边,和第七根对面,这样能看见最后的方孔
第27步:
第九根穿进去放在第六根上边,把缺口对准第四根的位置
第28步:
第四根插下来,锁住第九根,这样所有的就都锁住了,不滑移第四根谁都动不了
第29步:
三根,六根,九根,
第30步:

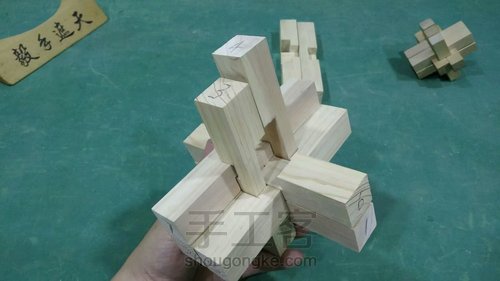

完成
第31步:
小贴士
:贴士
1.有样品的话,其实做哪个都不难
2.切榫口,稍微大一点,这样组装时候比较好装,毕竟是玩具,要是做家具就要严丝合缝了
3.其实也有四根,五根,七根,八根,只是没代表性,这里就不在讲解了
