悬臂式推拉锯,加强版!

悬臂式推拉锯,加强版!
自制一台可拆卸电钻的悬臂式推拉锯,可拆卸哦,简易升级版,好处:方便改装,和必要时把电钻拆下来用,或者想省一把手电钻。对于入门的新人来说是一个不错的想法。工欲善其事,必先利其器!下面就来看怎么制作吧。

主要材料

手电钻非锂电钻1木板
导轨一副合页两个

所需工具

手电钻1螺丝钉多个

制作步骤

  • 第1步:

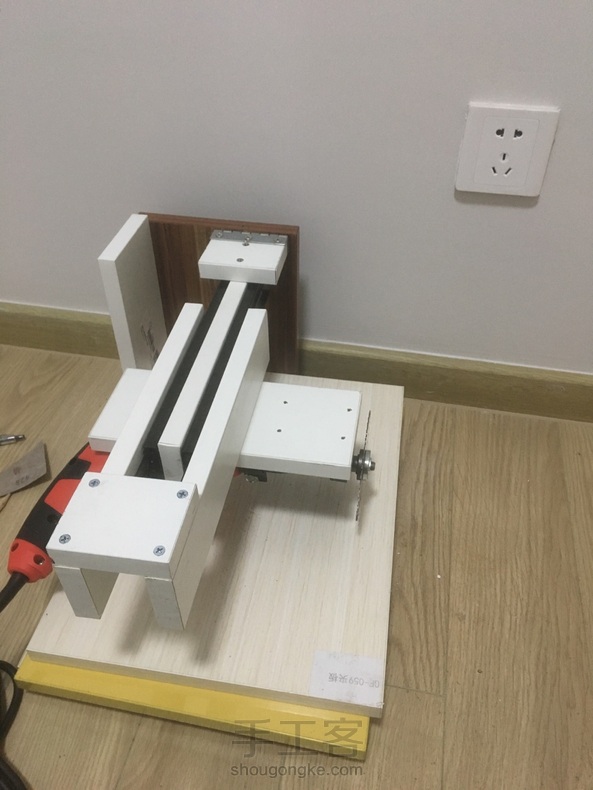

    悬臂式推拉锯,加强版! 第1步

    首先上个成品来镇场子,很多细节要注意,下文会一个一个点出来。

  • 第2步:

    悬臂式推拉锯,加强版! 第2步

    首先,第一个到的必须是电钻,以一个较低的价格拿到手,功能比较单一。老板果然是个实在人,交谈一番后以为是一把普通的小牌国产钻,没想到到货后电机很稳,马力很强劲,噪音低且杂音小。马力的大小和流畅度会直接影响到切割的精细度和切割的范围。否则很容易卡钻,或锯的木头爆边。还有就是为什么选这个电钻呢?这个是带开关锁紧的,松手一样钻。

  • 第3步:

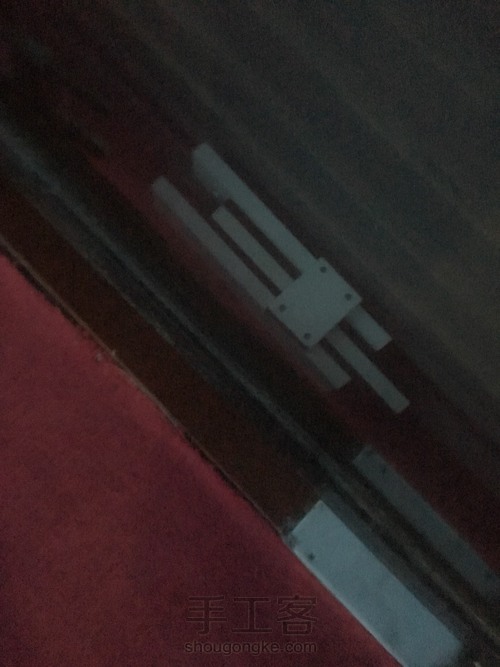

    悬臂式推拉锯,加强版! 第3步

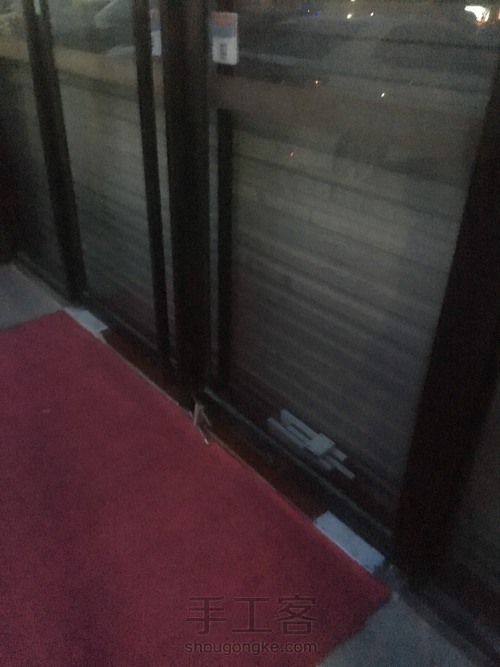

    天助我也,在路边捡到个导轨支架,得来全不费功夫啊,哈哈。

  • 第4步:

    悬臂式推拉锯,加强版! 第4步

    快速靠近,赶紧拿走。导轨支架x1

  • 第5步:

    悬臂式推拉锯,加强版! 第5步

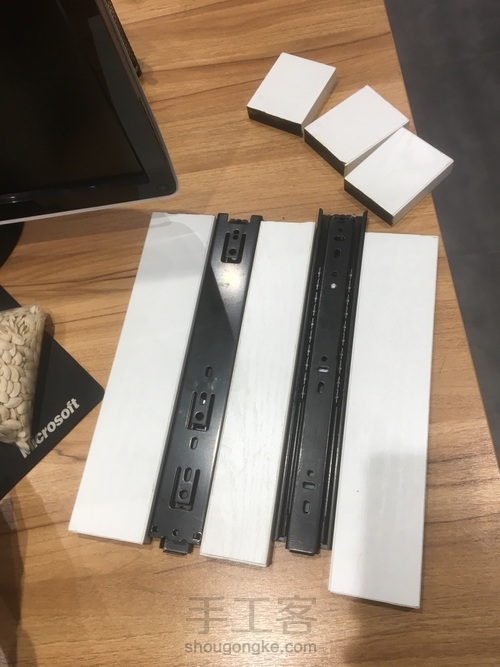

    然而事情并没有那么顺利,支架还是要搭的,这里找了几根木条,切的跟导轨一样长,其实短一点也无所谓,但至少要保证能跟导轨锁两个螺丝孔的长度。

  • 第6步:

    悬臂式推拉锯,加强版! 第6步

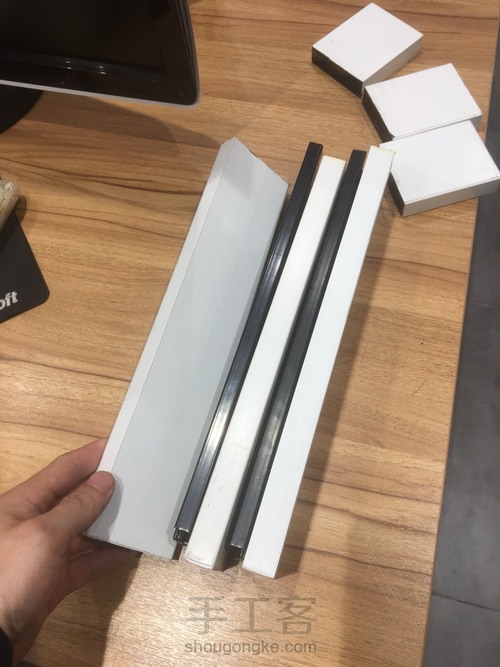

    三边,刚好把导轨夹在中间,这里有个细节要注意,中间的板一定要比两边的板要窄,留有导轨活动缝隙,这样顶底的固定板才不会卡到中间的板,导轨才能够正常抽拉。

  • 第7步:

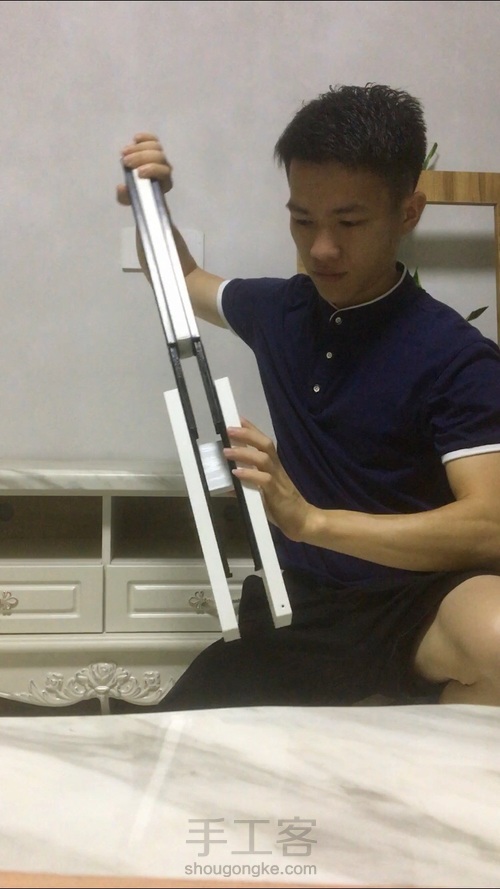

    悬臂式推拉锯,加强版! 第7步

    上几张细节图就能理解了,就是中间的固定小块,防止导轨框架倾斜或者变形的。

  • 第8步:

    悬臂式推拉锯,加强版! 第8步

    来张正面图,一边用小块固定,另一边是用大块固定框架的同时还可以固定电钻,一举两得。

  • 第9步:

    悬臂式推拉锯,加强版! 第9步

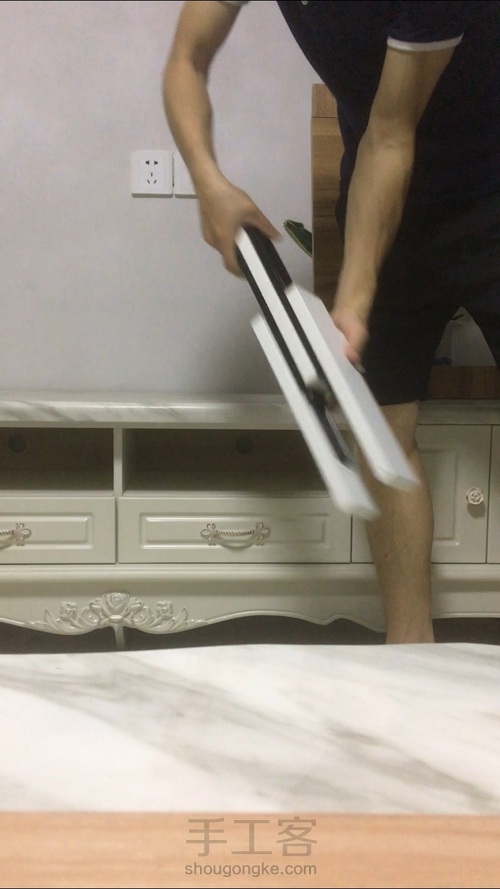

    只有中间的板比两边的板窄,打上固定板之后固定板才不会卡到中间的板。

  • 第10步:

    悬臂式推拉锯,加强版! 第10步

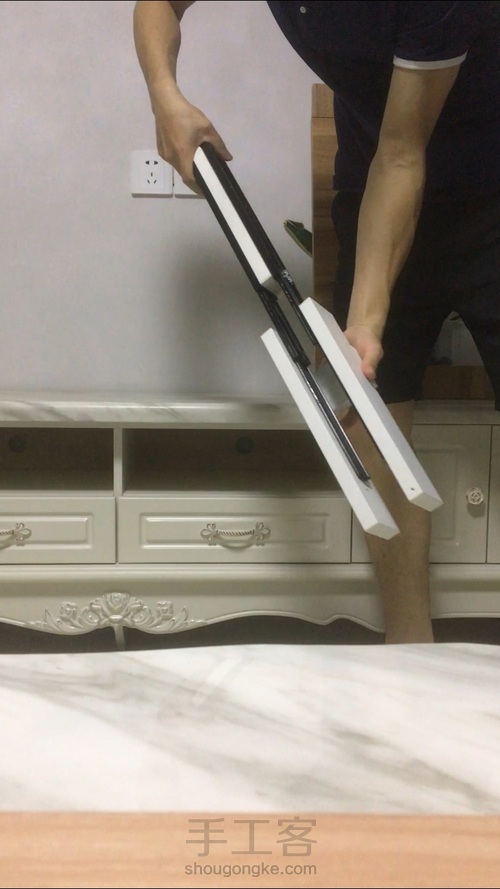

    活动一下

  • 第11步:

    悬臂式推拉锯,加强版! 第11步

    没问题!那就拿去用了。

  • 第12步:

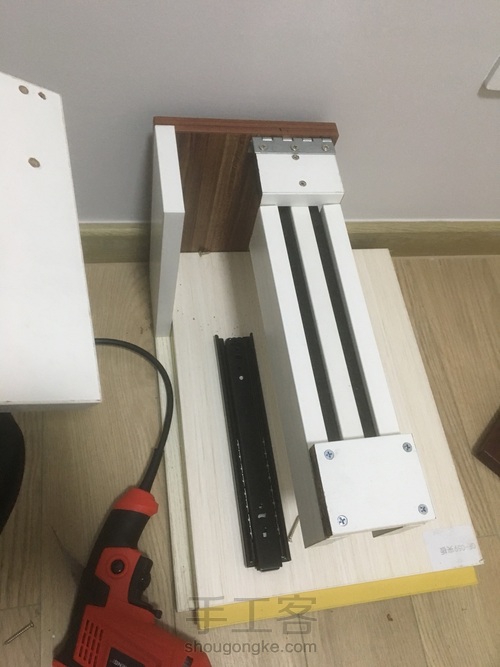

    悬臂式推拉锯,加强版! 第12步

    调整一下固定块的位置,放到前头来,方便推拉,而原来上图打了孔的小固定块位置则换成了大的固定块,固定电钻的,顺便搭个台面支架,固定好合页。

  • 第13步:

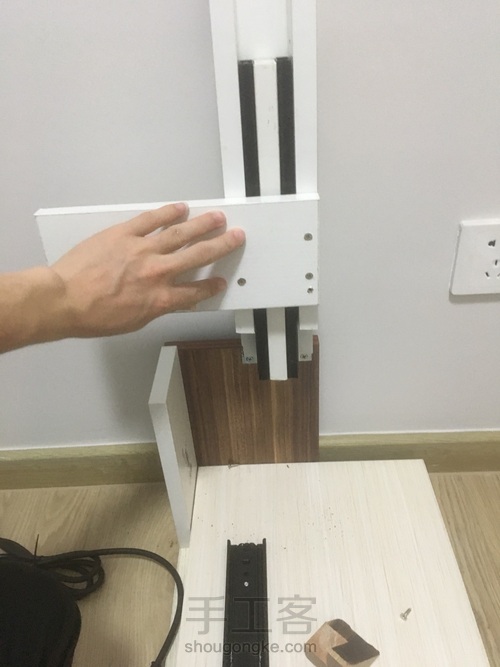

    悬臂式推拉锯,加强版! 第13步

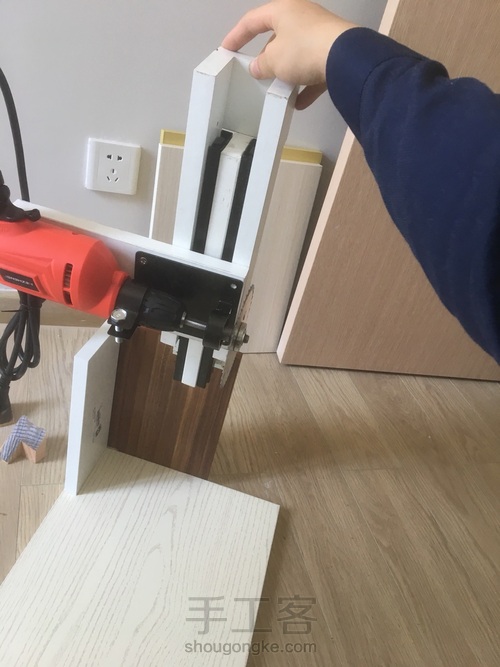

    上大固定板,注意了!!!敲黑板,这个位置是错误的,为什么呢?看下图。

  • 第14步:

    悬臂式推拉锯,加强版! 第14步

    由于没有考虑到重心的原因,锯片稍微的歪过一边去了,跟工作台不垂直⊥,这样子是没法用的。

  • 第15步:

    悬臂式推拉锯,加强版! 第15步

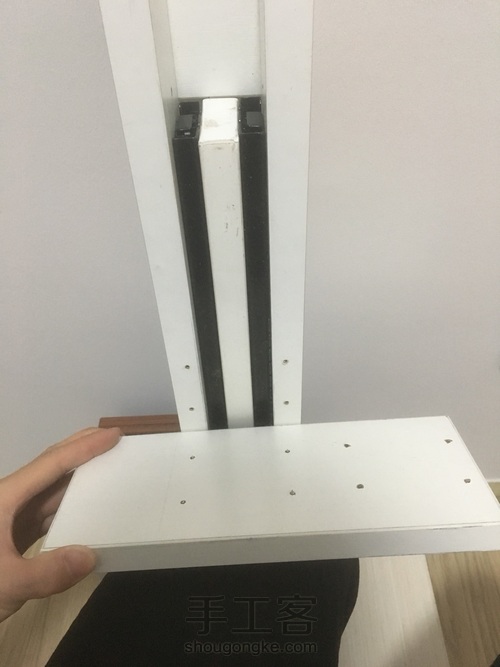

    锯片是斜着切木头的,卡锯片,最后不得不乖乖的拆了,用直角尺找垂直点,不断调整重心。

  • 第16步:

    悬臂式推拉锯,加强版! 第16步

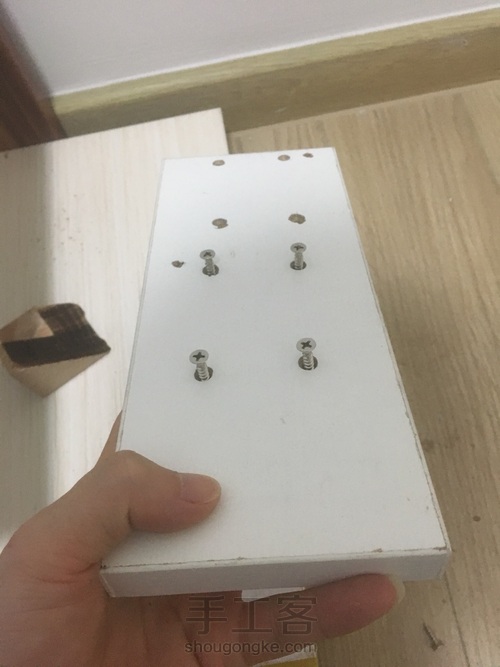

    重新打孔,且保证与导轨垂直,与台面垂直,

  • 第17步:

    悬臂式推拉锯,加强版! 第17步

    预好孔位,不要在打下去的时候歪了,先打一颗螺丝,固定一个点,调整好垂直,再上另外几颗螺丝。

  • 第18步:

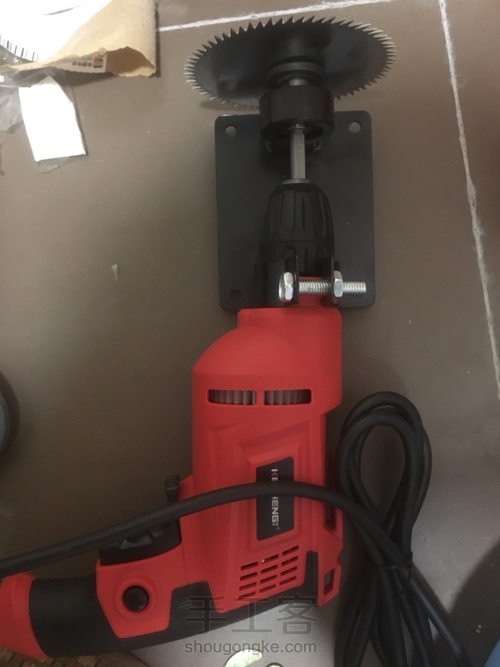

    悬臂式推拉锯,加强版! 第18步

    打上电钻支架,

  • 第19步:

    悬臂式推拉锯,加强版! 第19步

    安装完成,重心几乎无偏差了。

  • 第20步:

    悬臂式推拉锯,加强版! 第20步

    别说话,先来几刀。

  • 第21步:

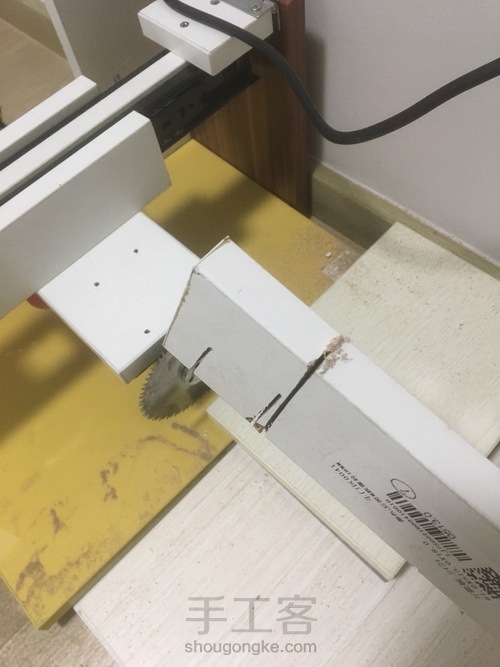

    悬臂式推拉锯,加强版! 第21步

    试了一下,效果不错,这种覆膜的颗粒板居然没有没有切爆边。切实木就更顺利了。

  • 第22步:

    悬臂式推拉锯,加强版! 第22步

    赶紧再来几刀。

  • 第23步:

    悬臂式推拉锯,加强版! 第23步

    做个漂亮文艺又带点科技风的小床头灯缓一下,嗯~舒服,好看,比市场上千篇一律的床头灯有意思多了。

小贴士

注意安全,一定要注意安全,一定要先别上锯片开电钻试一下,确认电钻固定紧了,夹头能锁紧了再装锯片。还有别带手套,勾到会卷进旋转的锯片里,不带手套最多破点皮,还是要小心操作。
