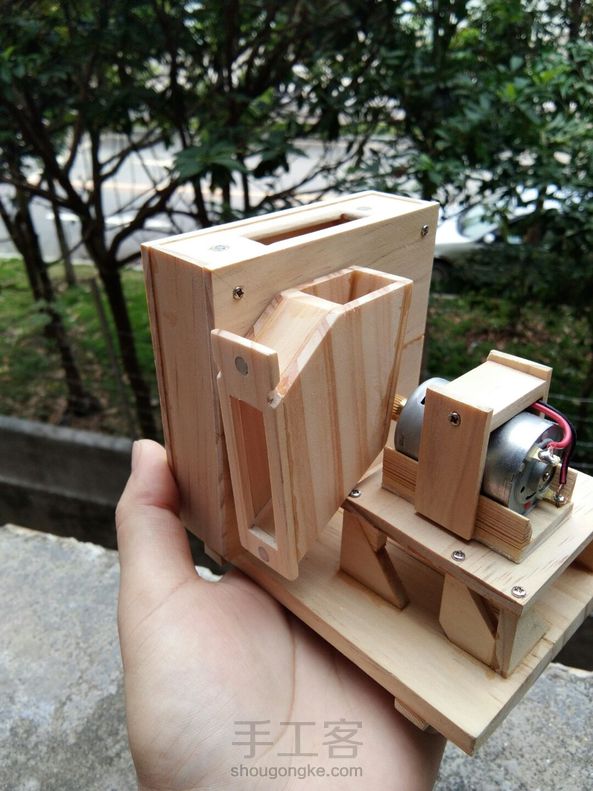

小鼓风机

小鼓风机
做法不算复杂,需注意的是电机和风箱的衔接,以及风叶重量的轴心对称,以免震动和噪音太大,风箱和电机的连接,推荐使用万向连轴

主要材料

木板,轴承,小螺丝,胶水,小马达,小开关,铜线,USB母头等等

所需工具

电钻,砂纸,美工刀,

制作步骤

  • 第1步:

    小鼓风机 第1步

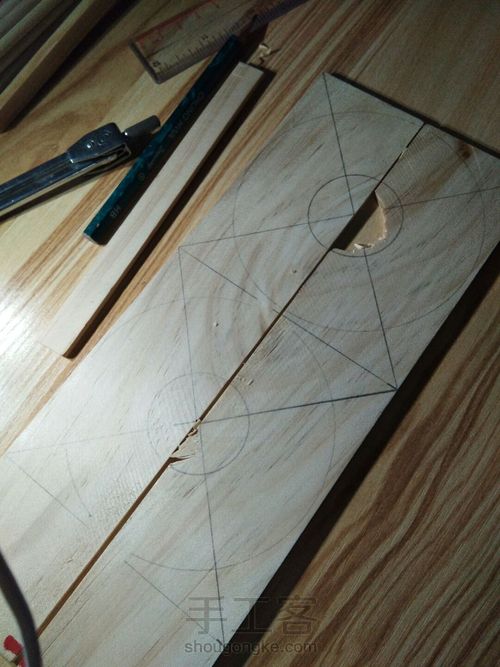

    将两个小木块暂时用胶带缠在一起,画如图所示图案

  • 第2步:

    小鼓风机 第2步

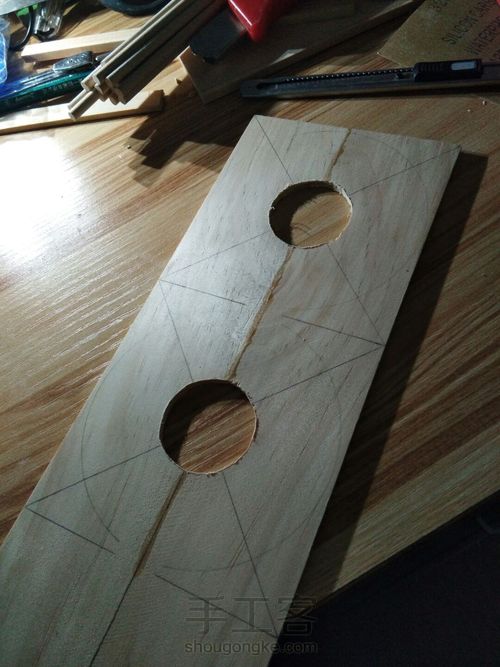

    拆开胶带,用美工刀扣圆孔,让后用胶水粘住他们

  • 第3步:

    小鼓风机 第3步

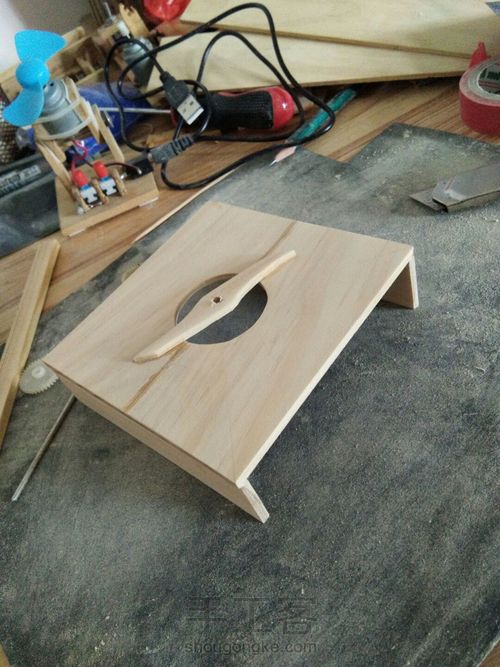

    扣完圆后,切割几片木块拼成盒子模样(盒子宽度需比风叶宽),再来两个木块打孔,装在盒子两遍(小孔需与被扣完圆圆心对准哦),以用于固定以风叶轴心

  • 第4步:

    小鼓风机 第4步

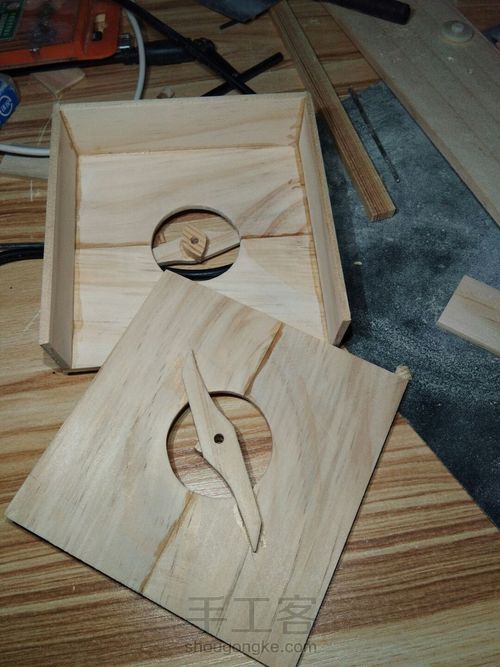

    图三图四一致

  • 第5步:

    小鼓风机 第5步

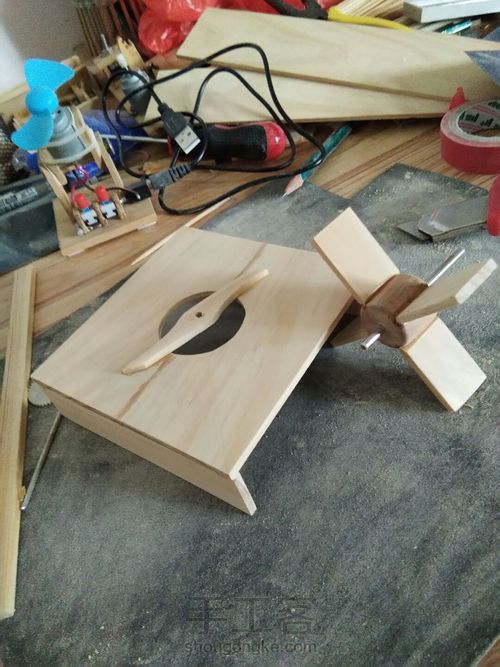

    做风叶,注意重量轴心对称,每一个风叶不要歪

  • 第6步:

    小鼓风机 第6步

    封直角,便于风的流动,在外壳一侧开通口,作为输出风口

  • 第7步:

    小鼓风机 第7步

  • 第8步:

    小鼓风机 第8步

    装电机,由于忘记了拍照,望请脑补,相信聪明的你们(; ̄ェ ̄)注意电机轴承和风叶轴承在一条直线上哦!

  • 第9步:

    小鼓风机 第9步

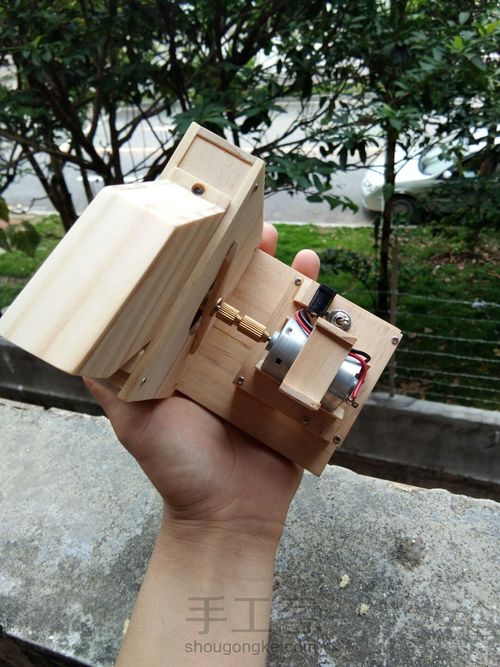

    上面的是个可有可无的疏导装置

  • 第10步:

    小鼓风机 第10步

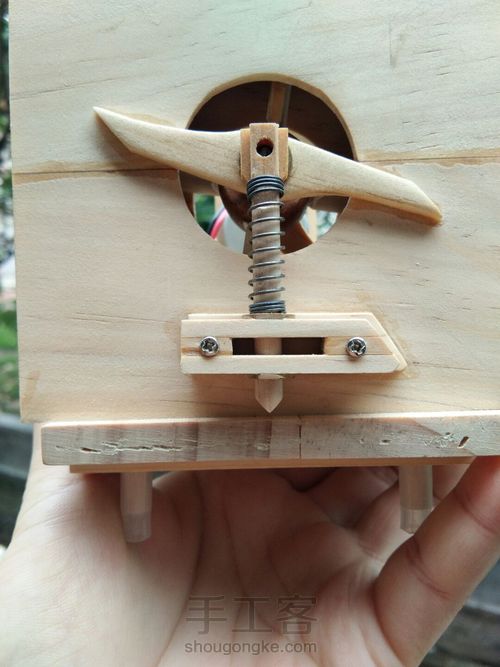

    这个装置是为了减小轴承震动带来的噪音,效果很好哦ヘ( ̄ω ̄ヘ)♪

  • 第11步:

    小鼓风机 第11步

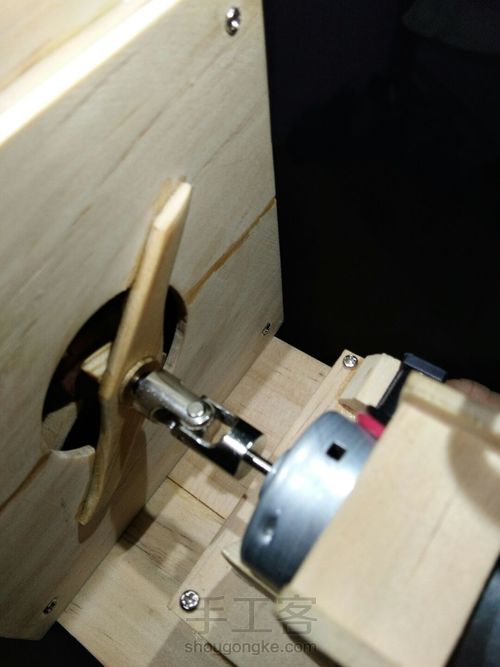

    选用万向节更好哦⊙∀⊙!

  • 第12步:

    小鼓风机 第12步
