也许有人奇怪，发点小作品不好么，发这个什么用。手工客木艺小作品很多，虽非千篇一律但是类型相差不多。工欲善其事必先利其器，我觉得在开始任何技能学习的时候最好也是从工具开始，一来能够了解工具特性避免危险，二来可以了解加工原理，亦可在此基础上改进创新。

电圆锯是新手入门相对安全的切割工具，比手工锯更加省力，加工精度更高，从安全性上比台锯要安全很多。当然可以花800到2000元买一套专业的导轨锯，不过对我来说那是收藏级玩具了，今天教大家自制简易导轨锯。

因时间略久远，制作过程拍摄的图片很少，会用软件制图讲解。

主要材料

：

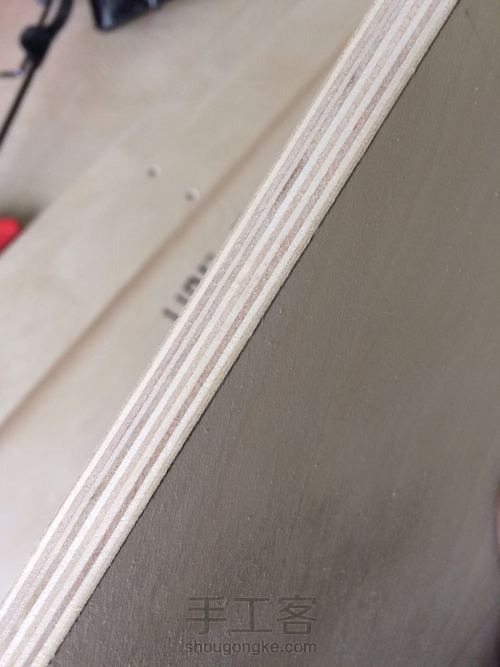

13mm/18mm plywood多层板按需

丁字头自攻丝若干

所需工具

：

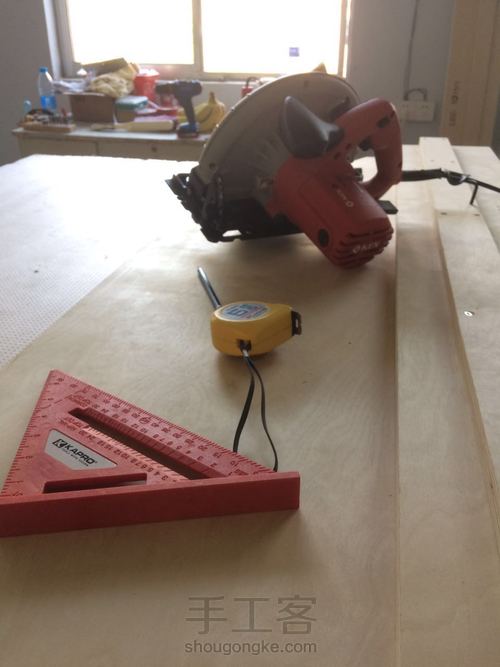

7寸手提电圆锯	靠山/导轨/铝型材
3m卷尺	铅笔
锂电钻

制作步骤

：

第1步：

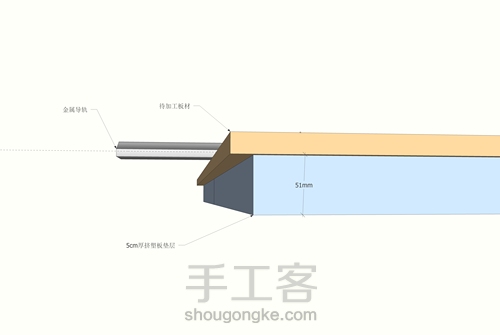

先说切割之前，最好将材料下方垫上垫板，我是用的是5cm厚的挤塑板，本地市场买二级材料大概10元一张，规格1200*600mm，需要4张。因为其材质密度小但是有一定的硬度，不损伤锯片。
第2步：

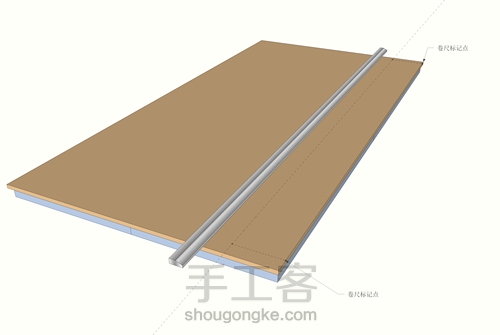

为了保证切割的精度，在待切割材料的两端进行mark。注意切割线距边缘距离+圆锯底板到锯齿距离=标记距离！
第3步：

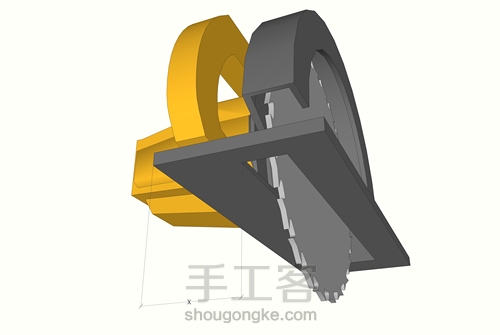

注意观察锯片，尺端是比片面突出的，这点需要注意，测量时不要忽略。标记此数据为Xmm
第4步：

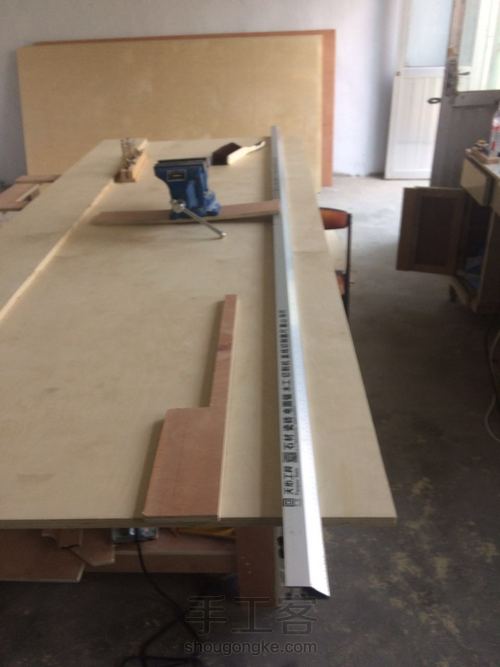

标记好以后先裁一截60~80mm宽2440mm长的木条。
第5步：

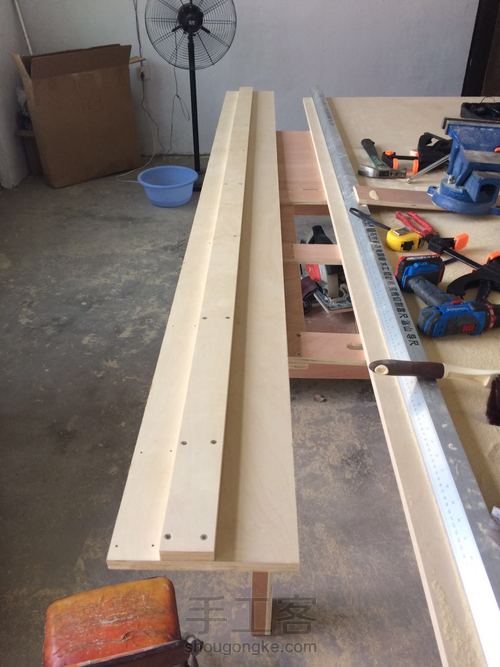

然后裁切一条大于200mm宽2440mm长的木条，将窄木条固定在宽木条上，一侧留出＞Xmm的宽度。注意两头用卷尺标记好距离，用锂电钻自攻丝将两块木条连接固定好。
第6步：

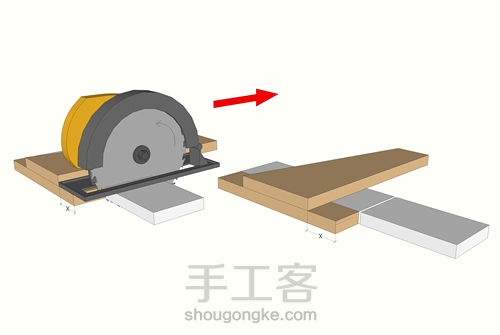

固定好以后按图中所演示的，将多余部分裁掉，这样一个简易导轨就做好了。
第7步：

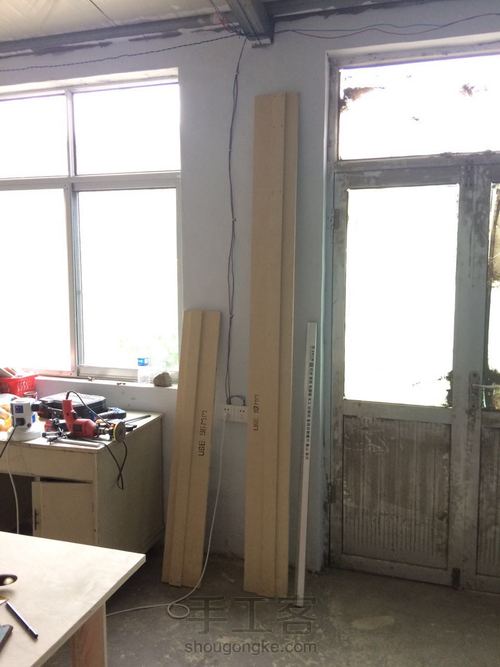

对于长距离的切割需要制作两个尺寸2440长度一个，1400长度一个，能应付大部分切割
第8步：
横截窄木条
第9步：

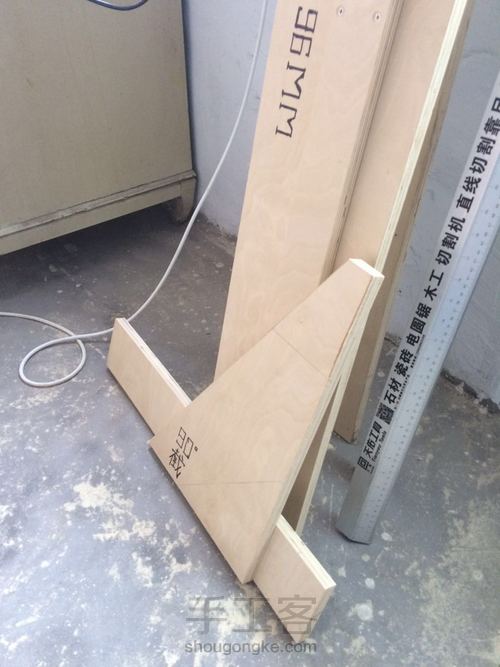

另外还需要制作一个90°横截的短导轨，主要用来横截窄木条，制作和大导轨类似。
第10步：

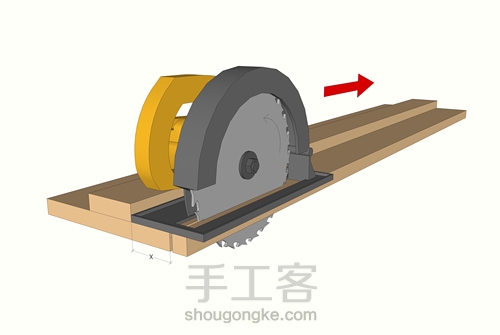

原理如图
第11步：
第12步：

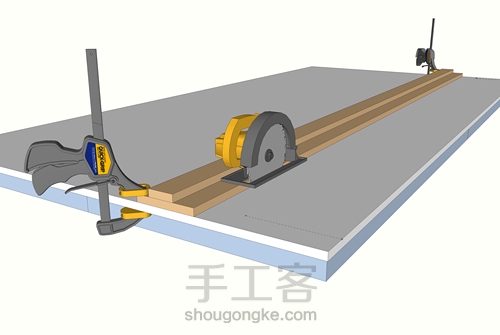

如果两边差不多长可以用记号笔标记一下使用那一边，之所以留出另一边是因为要用夹具夹持
第13步：
图示
第14步：

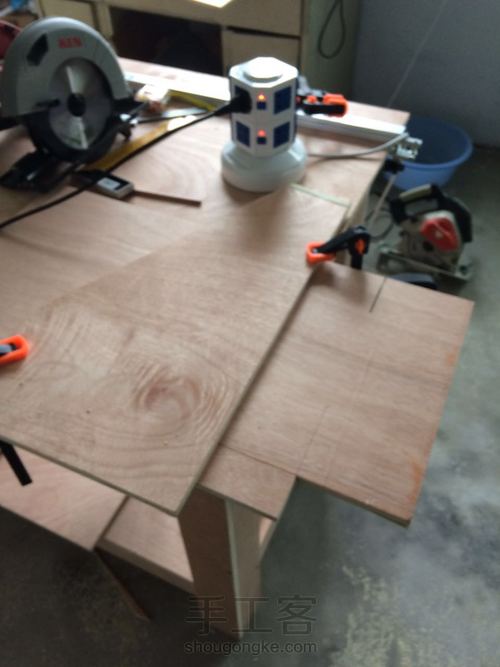

这是使用导轨切割的效果，规整而且为直线。
