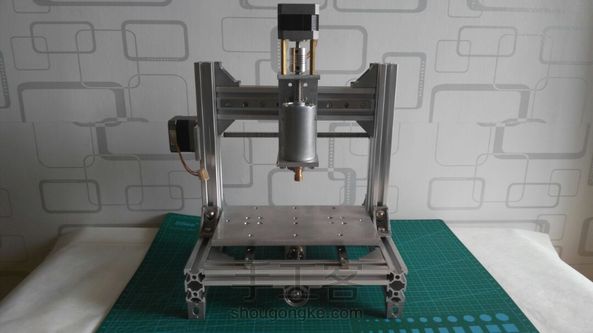

【CNC】迷你桌面数控雕刻机

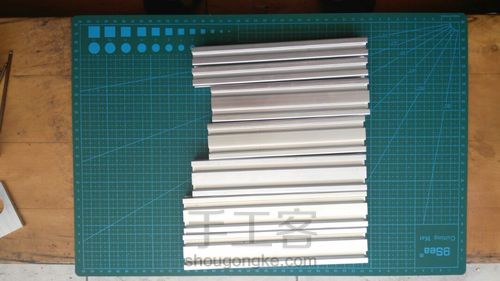

• 第1步：



  铝型材

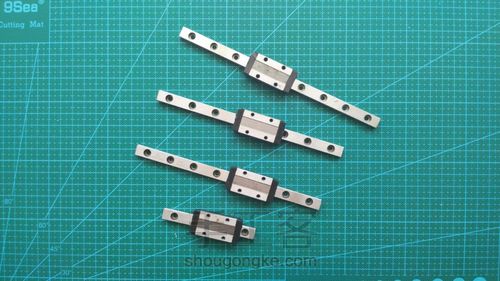

• 第2步：



  直线导轨

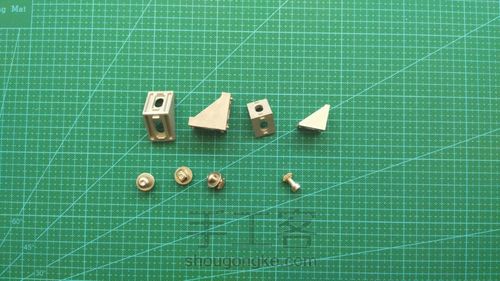

• 第3步：



  紧固件

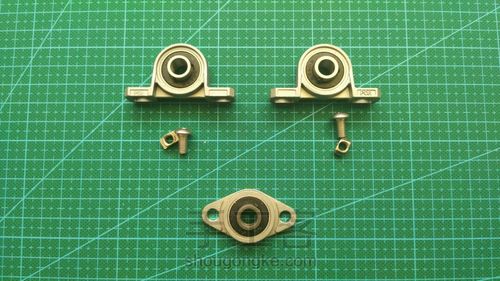

• 第4步：



  轴承

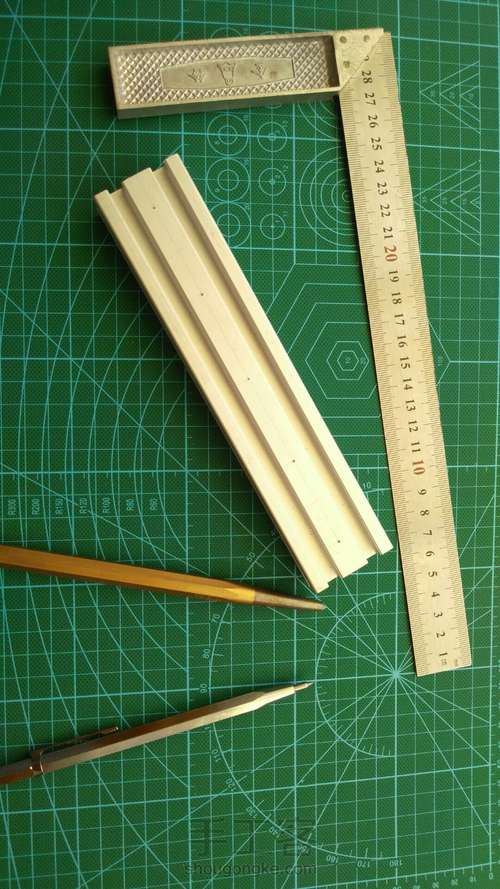

• 第5步：



  在型材上划线，冲孔

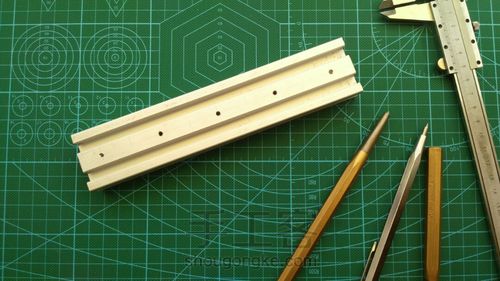

• 第6步：



  台钻钻孔，攻丝

• 第7步：



  自制雕刻机铣步进电机座孔

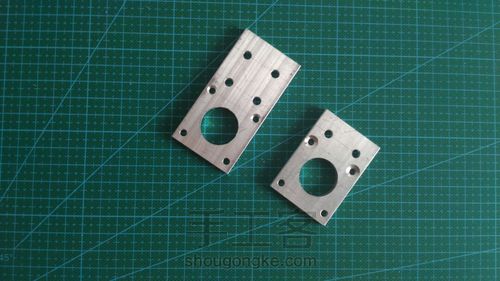

• 第8步：



  XY轴的步进电机固定座

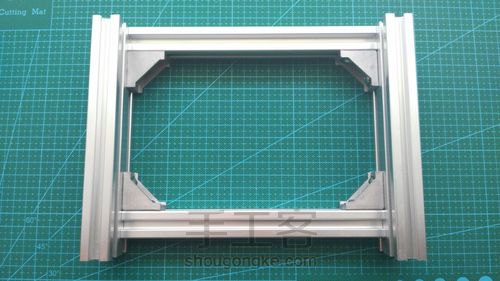

• 第9步：



  开始组装，如图

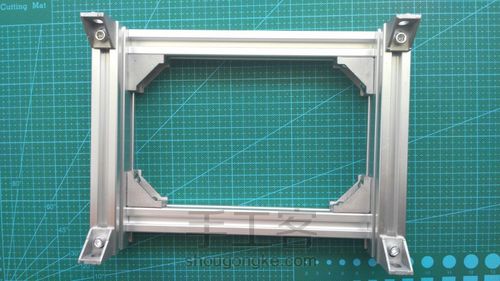

• 第10步：



  看图

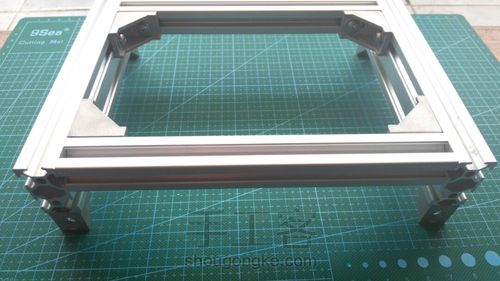

• 第11步：



  看图

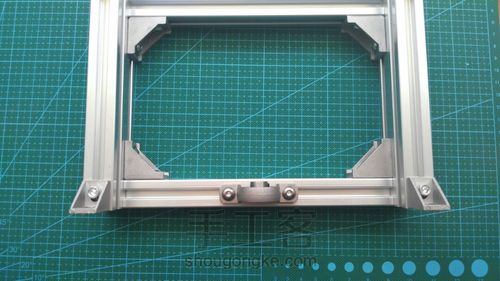

• 第12步：



  看图

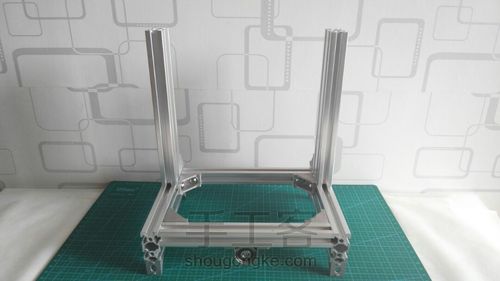

• 第13步：



  看图

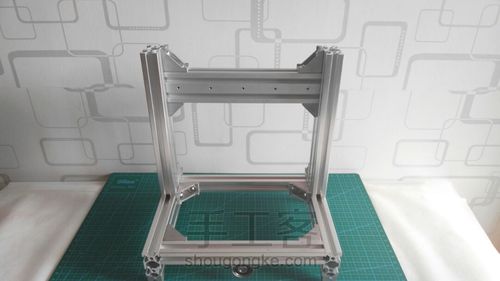

• 第14步：



  有点样子了

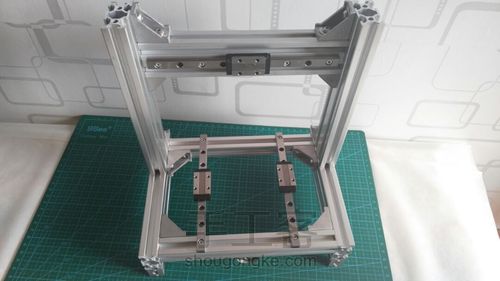

• 第15步：



  开始装XY轴导轨

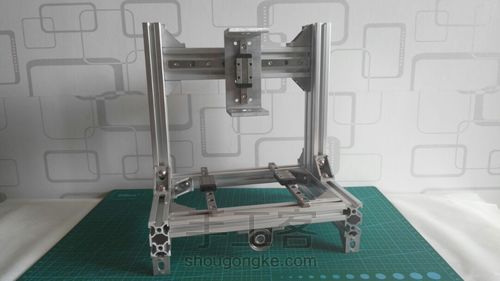

• 第16步：



  继续装Z轴导轨

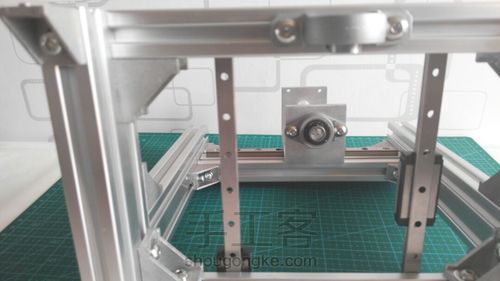

• 第17步：



  Z轴装上轴承

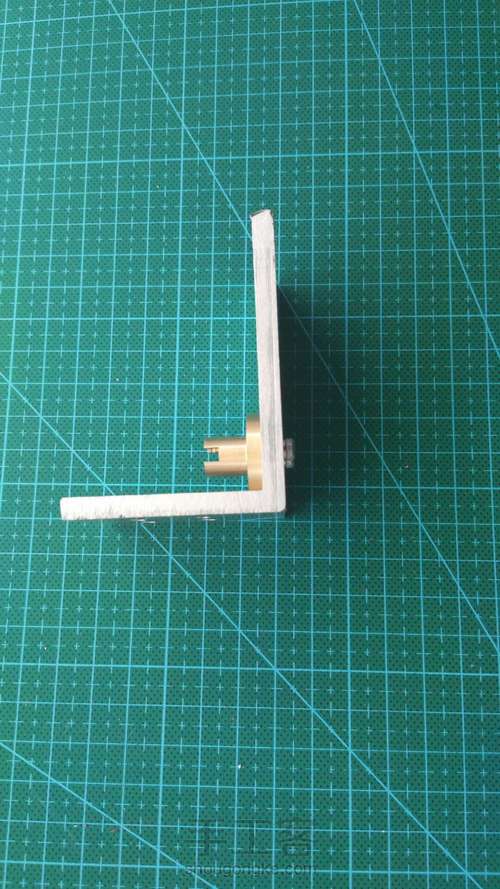

• 第18步：



  主轴电机座装上丝杆螺母

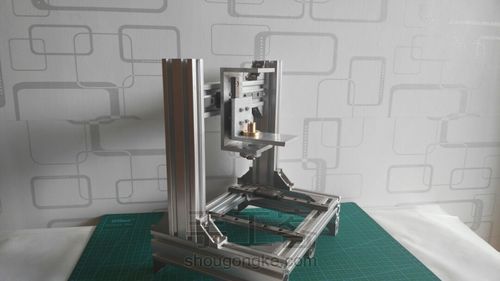

• 第19步：



  将主轴座装在Z轴滑块上

• 第20步：



  如图

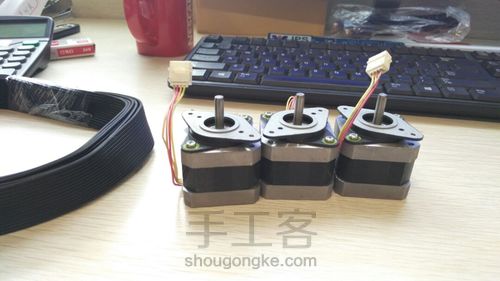

• 第21步：



  步进电机

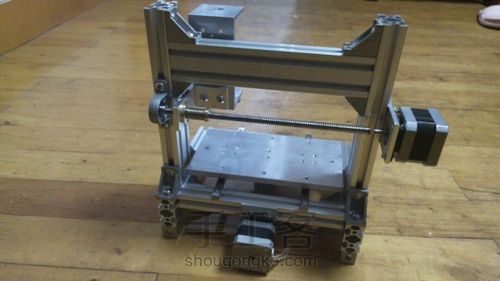

• 第22步：



  如图，装好X轴丝杆步进

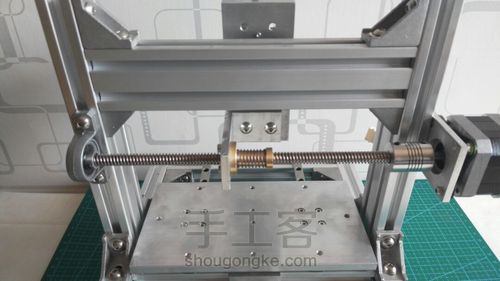

• 第23步：



  看图

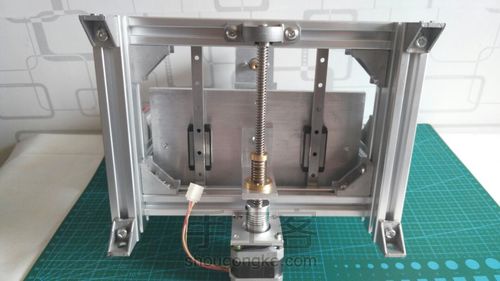

• 第24步：



  接着装Y轴

• 第25步：



  Z轴，完工，架子就到这里了，装上控制就可以了

• 第26步：



  可以雕浮雕，哈哈

做雕刻机打孔一定要注意位置精度，打偏了就麻烦了，有不懂或者需要定做的朋友可以提问！
