笔记本液晶屏改装显示器

笔记本液晶屏改装显示器
旧笔记本扔了怪可惜的,发挥点剩余价值吧😝

主要材料

拆好的液晶屏1液晶面板驱动包1
外壳1

所需工具

小号十字螺丝刀1双面胶1
绝缘胶带1其它可能用到的工具视情况而定若干

制作步骤

  • 第1步:

    笔记本液晶屏改装显示器 第1步

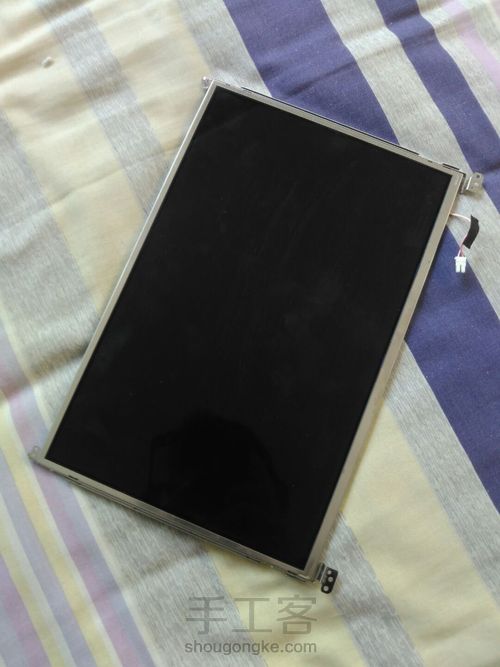

    第一步,将笔记本屏拆下(过程忘了拍图,所以只能语言描述,各位请用你们丰富的想象力去脑补和理解,骚瑞😅)。
    方法:先摘掉电池,然后把背面螺丝全部拆下,需要注意的是,有部分笔记本喜欢把部分螺丝刀隐藏在四周的胶垫下,要注意查看,接着把背部能拆的都拆掉,比如内存、无线网上、硬盘、光驱等,要注意拆下后是否还有其它隐藏螺丝,之后翻过来拆键盘,键盘通常是用卡子卡在外壳上的,仔细观察,用硬的小型片状物(如银行卡之类)顶开卡子,键盘就会翘起,然后提起键盘,拆下连带即可,接着,在笔记本主机的上下壳(术语叫C壳和D壳)之间,同样用硬的小型片状物沿接缝处一路撬开,主机壳就可以分开了,注意有连带和电线的地方要拆掉。这时可以看到屏幕轴与主机相连的部分,拧掉螺丝,屏幕就可拆下,接着在屏幕上找到掩盖螺丝的胶垫或不干胶,摘下,拆螺丝,屏幕的外壳(A壳和B壳)就可以分开了,这样就能看到屏幕本体,拆掉固定屏架的螺丝,摘掉连线,屏幕即可取下。

  • 第2步:

    笔记本液晶屏改装显示器 第2步

    之后,就要购买驱动板了,在X宝上搜索“液晶屏驱动板”、“液晶屏驱动板套件”、“液晶屏改显示器”、“改显示器”、“改显示器套件”等,都能找到。要注意屏幕的尺寸和纵横比,不同的屏驱动板是不通用的。

  • 第3步:

    笔记本液晶屏改装显示器 第3步

    我的屏比较特殊,13.3寸的16:10,驱动板很难找,更没有配套的外壳(一般的都可以配上外壳),只好在网上定做了一个相框,想用相框改成显示器,结果这家太笨,把我说的尺寸理解错了,还不跟我沟通,发了个不标准的过来,我还得自己改……

  • 第4步:

    笔记本液晶屏改装显示器 第4步

    就是这个破框,大家看到我把内圈锯下去了一部分。

  • 第5步:

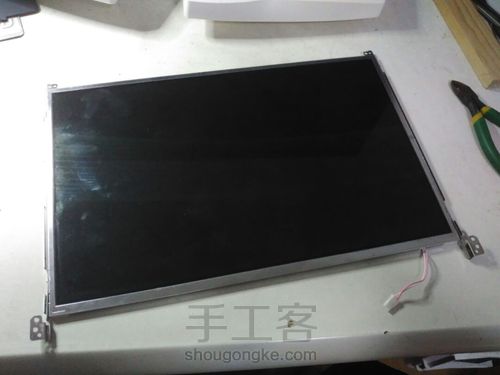

    笔记本液晶屏改装显示器 第5步

    边框也窄,底部的屏架够不上,没办法,只好把底部的架向两边掰了一下以便安装。

  • 第6步:

    笔记本液晶屏改装显示器 第6步

    底架略高,为了吻合边框,将相框的两个角削掉了一部分。

  • 第7步:

    笔记本液晶屏改装显示器 第7步

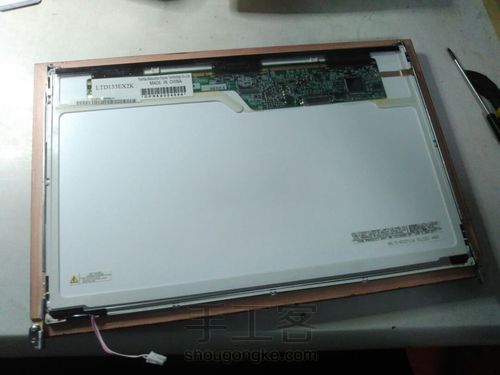

    将屏安进去的样子

  • 第8步:

    笔记本液晶屏改装显示器 第8步

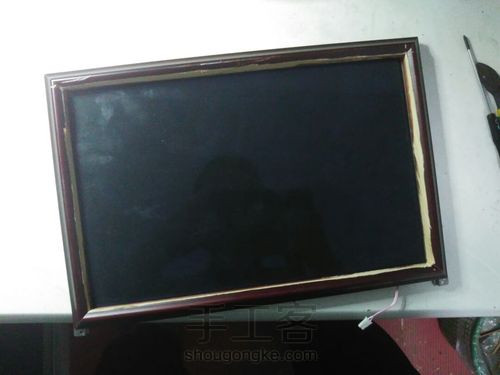

    正面

  • 第9步:

    笔记本液晶屏改装显示器 第9步

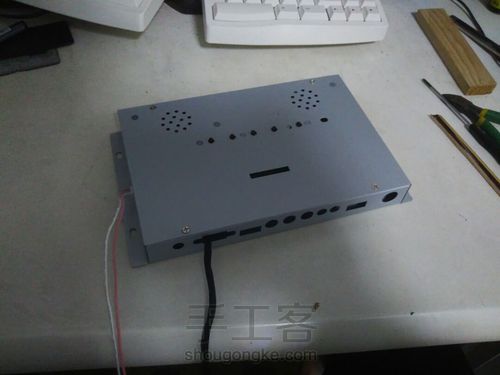

    这是驱动套件,因为配不上显示器的壳,所以在商家那买了一个驱动套件的保护壳。

  • 第10步:

    笔记本液晶屏改装显示器 第10步

    我自己把出线位调整了一下,原来在里面的按键板也拿到了外面。

  • 第11步:

    笔记本液晶屏改装显示器 第11步

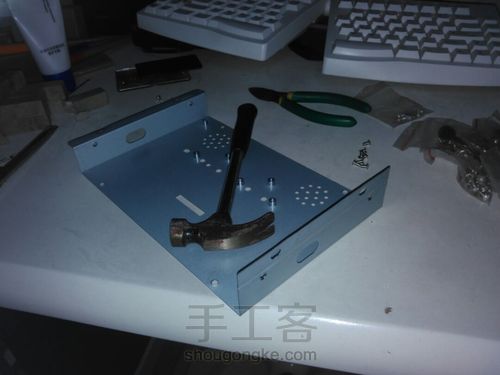

    由于相框不合格,我不得不把套件保护壳也改了一下以便安装,将一侧的折边给敲直了

  • 第12步:

    笔记本液晶屏改装显示器 第12步

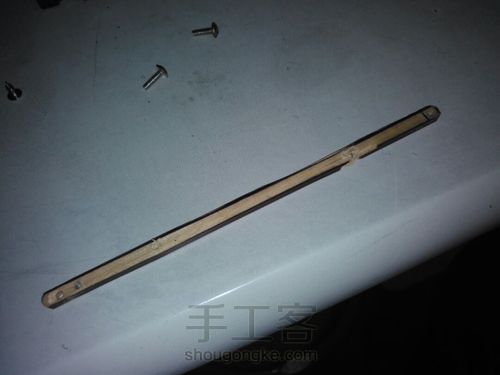

    保护壳安装时,距边框还有点距离,于是用拆掉的边条削了一下作为垫条用。

  • 第13步:

    笔记本液晶屏改装显示器 第13步

    这样就可以安上了。

  • 第14步:

    笔记本液晶屏改装显示器 第14步

    底边的安装,现在知道我为什么要把这边砸直了吧。

  • 第15步:

    笔记本液晶屏改装显示器 第15步

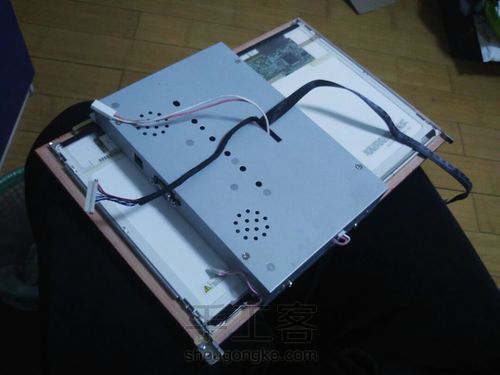

    安好保护壳后的整体图

  • 第16步:

    笔记本液晶屏改装显示器 第16步

    将灯管线和数据线连接好。基本就算完成了。

  • 第17步:

    笔记本液晶屏改装显示器 第17步

    按键板从背后绕到了这个位置,用螺丝强行固定。

  • 第18步:

    笔记本液晶屏改装显示器 第18步

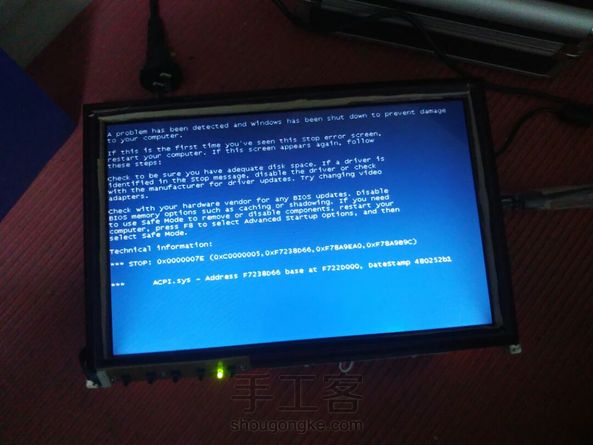

    完成!测试成功!(请不要在意蓝屏的事情,我只是想看看显示正不正常)

小贴士

别伤着自己,在条件不足的情况下,要努力开脑洞来解决问题,优秀的玩家几乎可以用任何工具进行改造。
