打磨地獄之輔具系列1 - 手持平面打磨器

打磨地獄之輔具系列1 - 手持平面打磨器
講到木作,避免不了打磨這一個非常重要的環節。可惜打磨是一份非常磨耐心,又傷手傷眼睛的活。從這個教程開始,我會自制一些簡單又實用的木工打磨輔具來給各位參考,喜歡的請自覺加精加粉,謝謝。

主要材料

廢木料兩塊螺絲M640
蝴蝶螺母一顆

所需工具

台鑽一台鑽頭12mm,6mm各一
路達台一台銑刀直刀跟倒圓角刀各一
台鋸一台

制作步骤

  • 第1步:

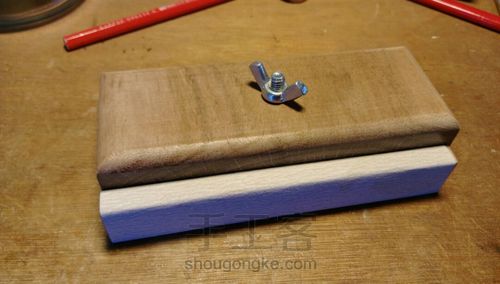

    打磨地獄之輔具系列1 - 手持平面打磨器 第1步

    成品鎮樓

  • 第2步:

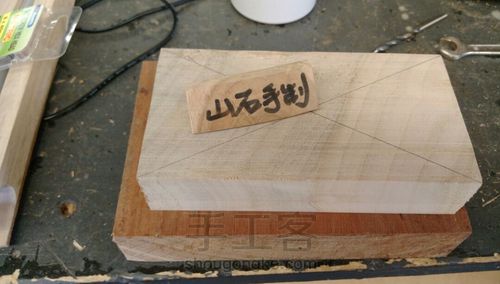

    打磨地獄之輔具系列1 - 手持平面打磨器 第2步

    這就是這個教程所用的廢木料,大家可以依照個人需求來選擇尺寸

  • 第3步:

    打磨地獄之輔具系列1 - 手持平面打磨器 第3步

    先將用來當底座的木料畫出中心線,然後用12mm的鑽頭鑽一個約7mm深的孔,這個是讓螺絲頭可以沉入木料中。

  • 第4步:

    打磨地獄之輔具系列1 - 手持平面打磨器 第4步

    換上6mm的鑽頭,依照剛剛鑽的孔中心點繼續鑽穿。

  • 第5步:

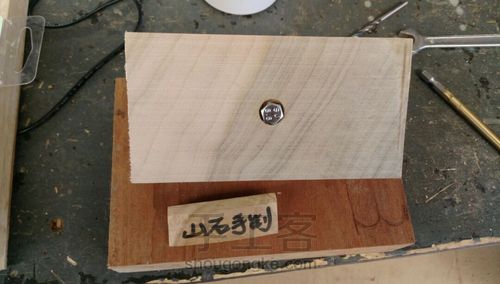

    打磨地獄之輔具系列1 - 手持平面打磨器 第5步

    假組合給各位看一下,這樣螺絲頭就會沉入木料中,不會影響平面的齊整。

  • 第6步:

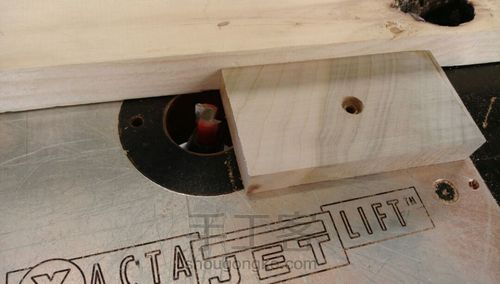

    打磨地獄之輔具系列1 - 手持平面打磨器 第6步

    上路達台,利用靠山與銑刀的距離,先銑出兩條溝槽約7mm深,然後繼續調整靠山的位置將中間的木料銑除。

  • 第7步:

    打磨地獄之輔具系列1 - 手持平面打磨器 第7步

    銑完之後,底座木料應該看起來像這樣。切記不要銑的太深,如果中間的12mm圓孔銑破了,那麼螺絲將會無法固定。

  • 第8步:

    打磨地獄之輔具系列1 - 手持平面打磨器 第8步

    以底座剛銑完成的距離為第二塊木料的寬度,用台鋸鋸成適合的寬度與長度。

  • 第9步:

    打磨地獄之輔具系列1 - 手持平面打磨器 第9步

    將夾台的兩側用砂帶機打磨到一部分,約0.5mm即可,原因是因為剛剛木料切的寬度剛好,如果夾入砂紙後會合不起來。

  • 第10步:

    打磨地獄之輔具系列1 - 手持平面打磨器 第10步

    將夾台的部分整體打磨一次,然後進行假組合,看兩塊木料是否適合。

  • 第11步:

    打磨地獄之輔具系列1 - 手持平面打磨器 第11步

    假組合之後發現,螺絲的長度比整體的高度還略矮一些,所以必須將夾台木料再切掉一部分來降低整體高度。

  • 第12步:

    打磨地獄之輔具系列1 - 手持平面打磨器 第12步

    將夾台木料的中心點找出來,然後用6mm的鑽頭鑽透。

  • 第13步:

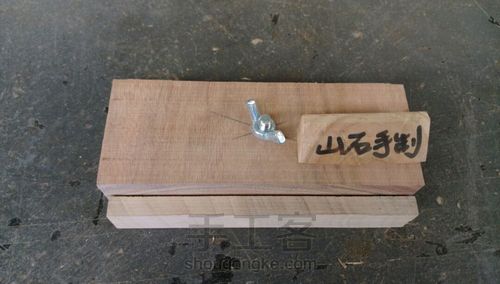

    打磨地獄之輔具系列1 - 手持平面打磨器 第13步

    配合螺絲跟蝴蝶螺母進行假組合,完美。

  • 第14步:

    打磨地獄之輔具系列1 - 手持平面打磨器 第14步

    如果個人比較講究手感的話,可以將夾台木料用倒角半圓銑刀銑成圓弧狀方便使用。上漆之後,就完成了。

小贴士

操作電動工具有一定的危險性,請注意個人安全裝備與操作小心。
