主要材料
：| 水晶滴胶AB 胶自选 | 砂纸大量 |
所需工具
：| 一次性手套1副 | 量杯2个 |
| 硅胶模具自选 | 电子称一个 |
| 滴管自选 | 针筒自选 |
制作步骤
：第1步：

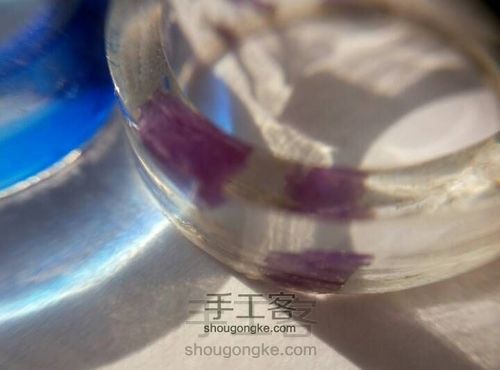

关于模具出模之后打磨的问题：
相信很多新手都有疑难问题——那就是模具出模之后，如果需要打磨，应该怎么办第2步：
我的回答是，如果不是棱角或者瑕疵特别严重的话，最好不要打磨。

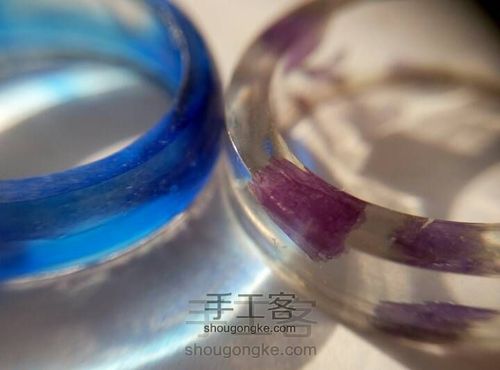

每次做出来的滴胶成品，都是有他自己的独特性，打磨之后就不容易恢复到透明的样子（有电动磨的就算了，手动不容易恢复）。为了避免把比较心仪的成品变成失败品还是不要打磨，可以加水景膏和uv胶填补第3步：

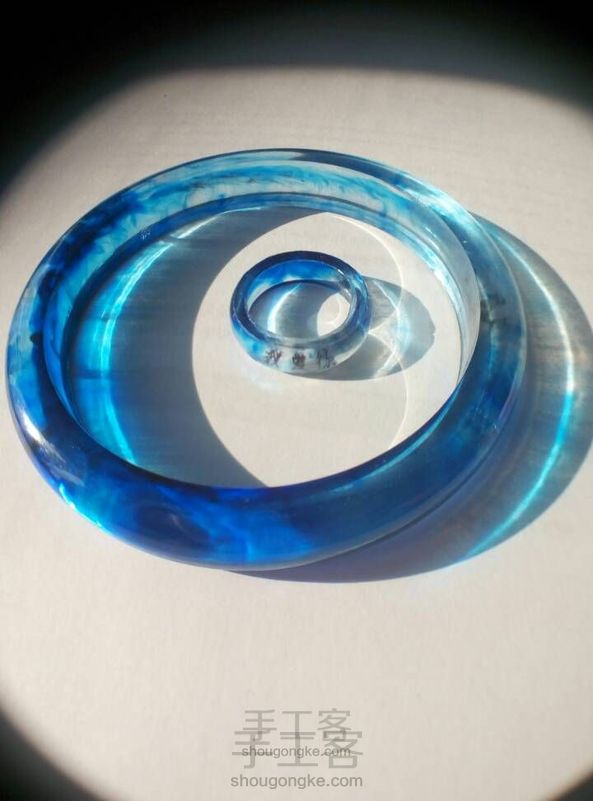

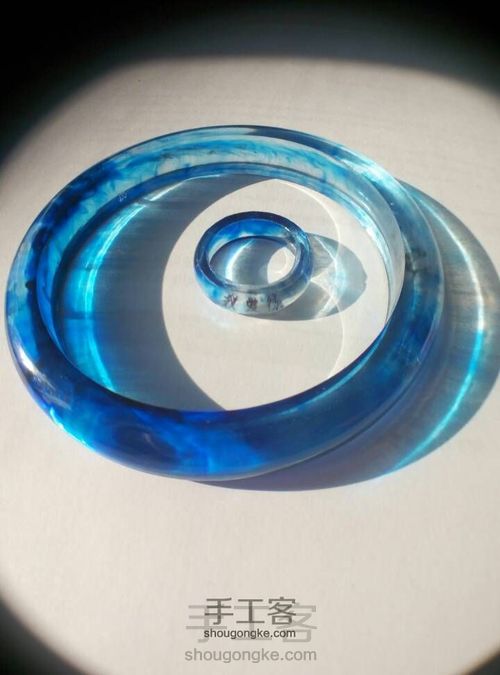

当然如果棱角特别严重的话，还是可以进行打磨的。一般的打磨是用砂纸最后用抛光条（如果有钻石膏/抛光膏也可以做到更好一点）。有人觉得抛光条没有什么作用，我觉得抛光条会比砂纸打磨的更细腻。而打磨并没有一定目数的规定，只不过要从小的目数逐渐增大而已。小目数修型，大目数抛光。如果你非要只用抛光条进行打磨也是可以的，一切都与滴胶成品需要打磨的程度有关。
第4步：
关于滴胶过了很长时间也不干。
可能与胶的种类有关。滴胶分热缩专用的快干胶，普通的a b水晶胶。水晶胶也分软胶、硬胶、超软胶。第5步：
有人说自己的胶，很快就干了或者好长时间不干。可能与胶的比例，以及温度有关
质量比A：B=3：1
体积比A：B=2.5：1
温度 夏天室内不到一天干 冬天室内（北方23度左右）一天半干 ，如果还不干可以提高温度例如放在暖气上就会好多了
之前有说一次调胶超80g会迅速发热然后凝固，这个与胶的质量有关第6步：
关于无影胶和uv胶
度娘管无影胶也叫uv胶，但是这两种并不一样，虽然都是紫外线固化
无影胶就像图片是霓家的，是粘贴时光宝石用的，uv花柬家有，可以用来做热缩代替快干胶，去看看就知道并不是一种东西第7步：
关于分层问题

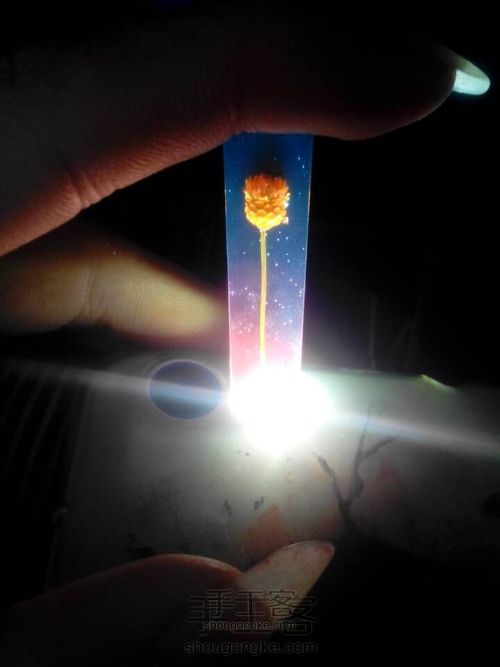

干花在模具里会飘起来，其他金属制品会沉下去，这样的成品都不是最好的，只用分层浇灌才能让材料保持在你需要的位置第8步：
关于气泡~

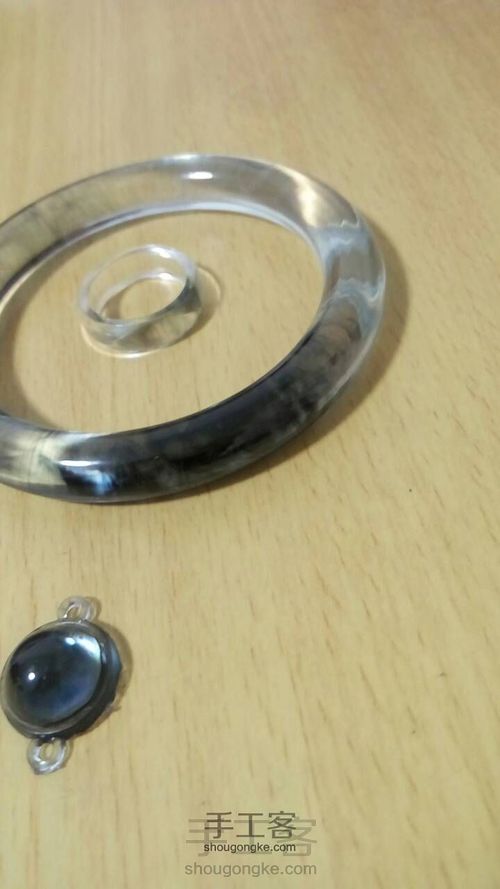

这是朋友的图片~借来用用233
气泡产生原因：1.材料里面（如干花）2.胶未完全消泡就倒胶 3.之后放色精什么的搅拌带进去的 4.模具带的第9步：

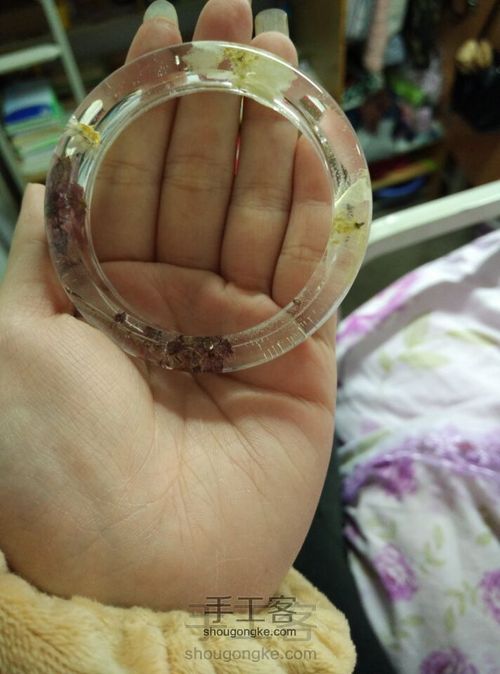

1.干花类材料：建议把干花在滴胶里泡一会儿，把气泡戳出去再倒入模具
2.搅拌后未完全消泡：4个方法
水浴法 将搅拌杯放在40度左右的水里（摸着不太烫手）静置一会儿
消泡剂 据说小泡泡很好用
静置法 一般静置10分钟后气泡就没有了，不行再用水浴
真空机法第10步：
3.倒胶之后产生：倒得过急，或者之前气泡未除去 我一般用牙签戳戳戳或者用滴管吸出去，也可以用消泡剂，据说小泡泡很容易去掉
4模具自带：模具过于干燥 我用之前都要洗一下模具，所以没遇到过有气泡的问题，及时发现就可以戳掉~想要没有就提前洗一下模具吧~我一般甩甩就用，里面会有一点水，建议谨慎试用第11步：
关于材料问题：我脑洞特大什么都会扔进滴胶里面，从我的手工圈和教程就可以看见。
泡大珠，珠子，超轻，干花，闪粉有什么扔什么😂干花都是自己做的，闪粉是做指甲剩下的，色精也可以用水笔芯代替
现在也有放鲸鱼之类造景的，还有直接把模型沙盘跟滴胶一起用的，纯属看脑洞啦
小贴士
：这些是我自己的一些总结和经历，如果有不同看法可以提出，毕竟环境不一样，仅供参考，另外如果有人需要补胶的过程我也可以加上，但是没有办法另发教程了，毕竟现在我已经出坑了，留下点我的经验给新人们参考233
