DIY任天堂红白机手柄MP3教程

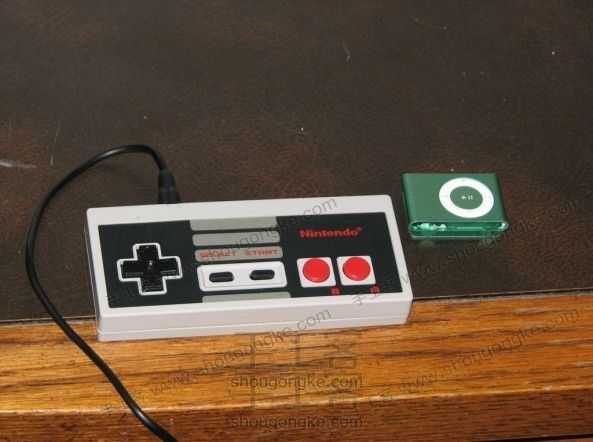

第1步：

第2步：

按照图中的方法， 把shuffle的侧边打开。

第3步：

把侧边完全打开之后的效果如图。

第4步：

小心地取出shuffle的电路板，尽量不要触碰到上面的金属原件，也不要去掉上面的金属覆盖。另外，注意耳机的插口位置，在接合游戏手柄时尽量让它靠近外接口。

第5步：

如图，用电烙铁和焊锡把铜线的两头分别固定在游戏手柄的控制按钮和shuffle的控制按钮位置上。为了方便区分，不同的位置使用了不同颜色的电线。

第6步：

拆开游戏手柄，如图，在手柄下半块上的合适位置涂抹上足够的胶水用于粘合。

第7步：

上半部分的内侧如图，上部接线的位置要稍微用瑞士砂轮进行打磨，同样在合适的位置涂抹胶水。

第8步：

你还需要图中这样的一根转接线。

第9步：

待游戏手柄上的胶水干透之后，把接线器按照图中的位置插上就完成了。
