无线信号增益较高的定向天线 双菱天线的做法【转译】

第1步：

首先制做天线的中心，也就是振子的部分

第2步：

铜丝按规定的长度来进行弯曲

第3步：

角度要垂直

第4步：

按照图示来弯曲

第5步：

制作天线的支撑物，用钢质螺钉在标记好的中心位置敲出一个定位点。

第6步：

钻个大小合适的洞, 刚好可以传过铜管

第7步：

用锉刀或者电动砂轮加工铜管的一头

第8步：

双菱到反射板高度在20mm左右

第9步：

SMA 头和射频线

第10步：

先剥好射频线，芯线暴露1.7~2mm。

第11步：

给馈线的中心导体上一点锡，这样接触更紧密，导电性更好。再把SMA的的针头套上馈线的中心导体，并焊死。

第12步：

装好SMA头

第13步：

多余的电缆屏蔽层折上去

第14步：

套上SMA套件中的铜管，用冷压钳压死

第15步：

万用表测试一下有没有接好, 有没有短路

第16步：

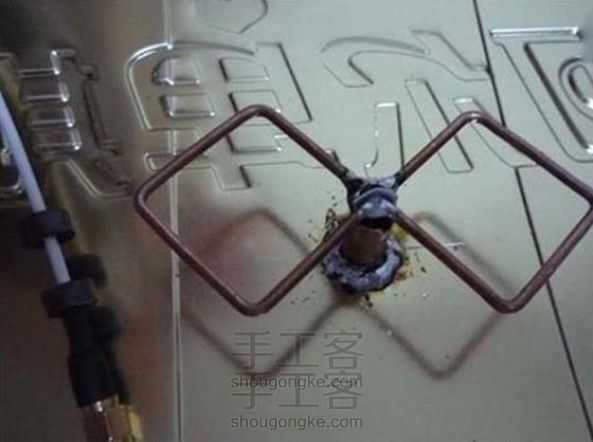

双菱振子与射频馈线的焊接，先将弯曲好的振子的两个头焊接到空心铜管上
