主要材料
:废旧的硬纸盒一个 | 碳素墨水或者墨汁有点就行 |
透明塑料卡纸一张 |
所需工具
:美工刀一把 | 刷子一把 |
直尺一把 |
制作步骤
:第1步:
现在白纸上做出如图形状,每个顶角68度(视手机屏大小而定,5.0以下的顶角按72度,5.0以上的按68度),底边取5~6cm,作图可以用量角器之类的,当然楼主为了显示技术男的高大上,用CAD简单的做了下(嘿嘿,其实是没有量角器),之后把透明卡纸贴上去拆出图形
第2步:
需要折的地方沿线用刀轻划,易于折叠,最后用透明胶带将两端粘接,就是酱紫了
第3步:
找废纸盒一个
第4步:
在前面开口,大小为5*5或者6*6,取决于第一步三角形的底边
第5步:
在内部底面画俩条线,作为参考线
第6步:
外顶面中央画出手机的轮廓和屏的轮廓,
第7步:
扣去屏幕的一块
第8步:
同样在左右侧面和后面正中央扣去2*3或者3*4大小的窗口,为了美观,窗口大小尽量一致
第9步:
将纸盒内部全部涂黑,防止光线损失,之后将四棱锥用透明胶带固定到盒底,需要注意的是,必须在正中央
第10步:
这是固定以后正面的景象
第11步:
背面
第12步:
侧面
第13步:
顶面
第14步:
主体完工了,之后就可以按自己的爱好去装饰一下外表,虽然在手工客看到很多小饰品,但楼主觉得都不是特别高大上,如果有人能把外表做成有金属质感的技能的话,不妨赐教啊
第15步:
把手机放上去,屏朝着盒内,这里需要说明一下,全息投影还需要全息片源,各位可以上网下载,我这有几个,给大家共享下pan.baidu.com/disk/home
第16步:
看效果如何?
第17步:
由于是白天拍的,光线太强,不太清晰
第18步:

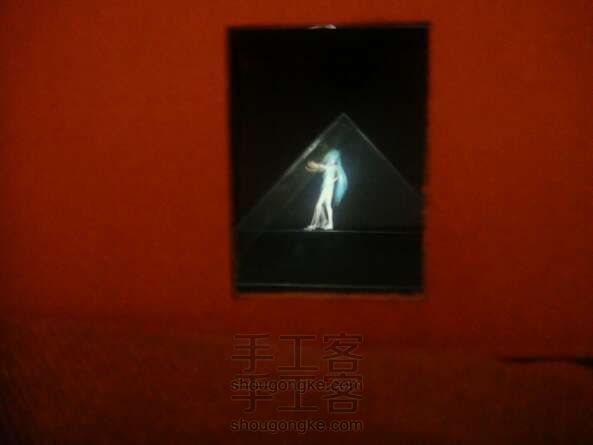

晚上关灯非常清晰
小贴士
:楼主孤身寡人,只能边做边拍,没能全程完美记录,如有疑问,留言必回(我去,好累,发帖比做还难)喜欢就赞一个呗
