老电子管收音机改蓝牙全能音箱

第1步：

家里杂物间翻出来的电子管收音机，当年计划经济时代老爸很不容易才买到的，那个时代还没有调频这回事，所以电子管收音机和之后出现的晶体管、半导体都只有中波和短波频段。童年还有这样的记忆：每天早上伴随着中央人民广播电台的新闻和报纸摘要节目，吃完早餐去上小学，那时候就是这台机器发出的声音。不知什么时候故障了，并且市场上也买不到配件，于是就一直躺在杂物间吃灰。无意间翻出来，于是就动了念头让这个老家伙重新焕发第二春。

第2步：

机器的背面，胶合板的背板很容易打开

第3步：

打开以后看到沉积了厚厚灰尘的各种元器件，受限于当年的工业水平，以现在的眼光来看，这是个粗制滥造的玩意，但是在当年，这玩意可是供不应求，而且还限制销售，因为据说有无线电制作经验的人很容易就能将其电子管系统改造成发报机，在那个红色年代，这可是无比敏感的玩意。

第4步：

南方空气潮湿，目前大部分元件已经锈蚀的厉害，但是这里的喇叭状态还是很好的，也是我们一会改造需要保留利用的东西，这样虽然音源是现代的，也能最大程度还原一点“老味道”

第5步：

拆了里面这些杂碎

第6步：

主板和面板是连接在一起的，面板和那些按钮还是要的，刚开始想把面板这些旋钮和按钮都改造连接蓝牙功放面板，后来由于某宝买的那个功放板集成度很高，想把这些老按钮和新机器联动利用起来几乎不可能，所以干脆就拆了吧

第7步：

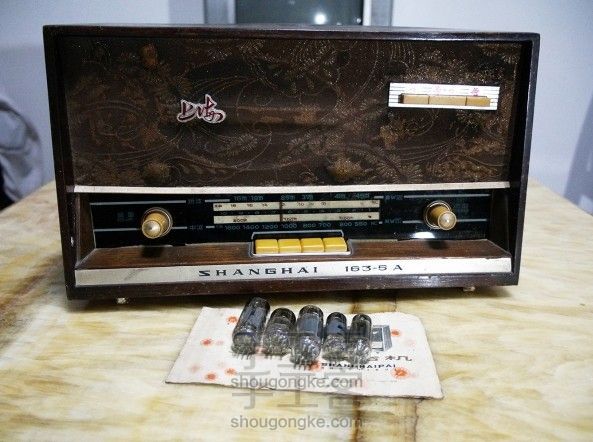

拆下了露在外头的面板、调台旋钮和正面的四个按钮，另外那五个灯泡状的就是原收音机的核心元件——电子管，拆下来留作纪念

第8步：

然后用万能胶从内部固定死，粘的很难看请忽略，反正在里面看不见

第9步：

改造用的蓝牙功放板登场！这东西某宝上40元买的，功能却非常全，USB播放、TF卡播放、有线外接音源播放、无线连接蓝牙设备播放，还有FM调频收音，几乎是一个现代化音频设备该有的功能都全了，不禁感叹科的发展真是沧海桑田，当年的这个电子管收音机到现在，也不过就40年的时间。

第10步：

在原胶合板背板用铅笔粗略画出镶嵌蓝牙功放板的位置，原背板有开了很多散热孔，让我们现在开槽也变得很容易

第11步：

开完槽，将背板放入，对齐，在螺丝位打上自攻螺丝固定

第12步：

后面的步骤变得很简单，连接蓝牙功放板的喇叭连接线

第13步：

连接，用电工胶布绝缘

第14步：

然后把蓝牙功放板上的FM收音天线的导线连上原机器顶上的内置天线（实际上就是一层铝箔板）

第15步：

盖上背板，大功告成，一个古朴外观的全能型蓝牙音箱就改造完成了。音质怎样？对于音质其实我是木耳，无法听出网络大神那些，个人感觉几十年前的那个原装喇叭音质还是很不错的，解析还是很清楚，也得益于这个40元的蓝牙功放板，确实信噪比很低，几乎无可察觉的电子杂音。

第16步：

正面外观依旧如故，除了按钮和旋钮都被粘死以外
