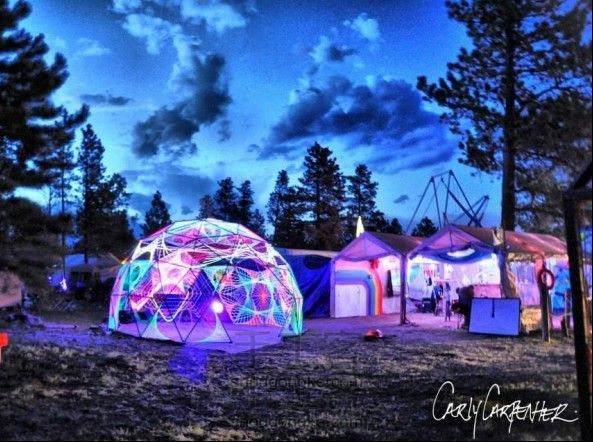

用线编织的艺术屋顶

第1步：

译者按：这件作品最感动我的一点就是作者断断续续只做了几年，失败了很多次，即便如此，朋友家人依旧都很支持。我想；这就是创客最好的动力了吧

第2步：

几年前，我爱上了UV（紫外线）织线艺术（译者注：就是用绳子编织成图案的一种艺术形式）。但随着我的作品尺寸越做越大，以前用作骨架的木材已经不太适用了。

后来我发现了这个——制作球形屋顶特别简单，于是便诞生出目前这个作品。

第3步：

由于当时我不仅希望这些线是可以活动的，而且能够变换颜色，这就给制作增添了不小难度，导致这个整个过程持续了好几年，当然我也从中学到了不少大功率LED的知识，最后我决定用单侧发光光纤来完成这件作品。

第4步：

在教你怎么制作球形屋顶这方面，网上有很多资源都不错。这里搬一个我常用的网站 desertdomes.com。按照网站上的教程，一步一步做就可以了。为了组装时方便识别，我把三种型号的支架涂成了三种颜色。

第5步：

钻床可以说是制作这一步的神器。我的这台是在harbor freight new上面花70刀淘到的。

为了保证屋顶骨架在结构上是平行的，在每个支架上钻洞的数量都要相等。我在每个支架上面打了16个均匀分布的洞，钻头尺寸为1/8英寸，每个洞选用的是2英寸长的墙板钉。然后用钻床在支架上面钻一个45°的V型凹槽，钻之前记得要滴几滴切削油。如果刚开始钻的时候钻头不稳就别用太大的劲儿，否则钻头会受损。

第6步：

第7步：

第8步：

【上色】

无数次失败的惨痛经验告诉我：下面是我发现目前最好用的上色方法。

找个用来烤火鸡的盘子，在盘子底部和木板上钻个洞，然后在盘子底下放个垫圈，把盘子和木板用螺丝固定，这样盘子就不容易侧翻。

第9步：

第10步：

测试发现：1夸脱的染料能染264码的白色纱线。先将纱线放在盘子中。然后把所有燃料都挤到盘子中。然后在地上插两根棍子，间距大约为一个手臂。把染好的纱线绕在上面，间距可调整，只要不让纱线触地即可。

有人用滚轴来给纱线上色，也有人在木棍上涂染料，然后在上面绕纱线给其上色。当然，还有别的上色方法。但不管怎么说，这都是一个非常无聊的过程。你要确保每部分都上了色。快要结束的时候，前面染过的线就容易缠在一起。这时候你要轻轻地在打结的位置弹几下，千万别硬扯，否则结会越扯越多。

第11步：

的时候要小心，如果线太湿的话可以每4,5个小时用风扇吹一下。晾干后把纱线用木钉绕起来。如果线本身缠的不是很厉害，你可以用电钻来绕线，这样可以节省很多时间。

对于选用的紫外线光固化油漆来说，一分价钱一分货。便宜的油漆很粗糙颜色也很暗。由于紫外线位于光谱的紫色区域，所以紫色在这种油漆里面是最暗的颜色，尽量不要选这种颜色的油漆。好的油漆虽然贵一点，但你会发现花的钱是值得的。

第12步：

在前两步中，我接了6个13-25W的黑色节能灯。

由于它们的位置所限，我只能将他们安在屋顶的上部，如图所示。

我本来想再多装几个黑色灯管，但无奈手头太紧只好作罢。于是我决定用400W的美国DJ灯，每个大概200刀。我安装了四个，这样一来，单是灯的功率就达到了1600W。我不得不再找一台发电机供。千万别让灯管进水，否则灯管就可能爆炸。此外，我又买了几个备用的灯管，每个40刀。

第13步：

第14步：

第15步：

在接触织线艺术一段时间之后，我学会了怎么找到线头然后再反着顺藤摸瓜找到起始点。织的时候你要先接底层，然后再一层一层的向上叠加。

第16步：

我认为接线艺术的要点在于保持线之间的平行。如果你有帮手的话，只需要在织线时细心一点，不要露掉个螺丝钉就行。否则等到你们发现的时候就可能要拆掉重连了，那时候你会痛不欲生的。

第17步：

第18步：

第19步：

由于第一次织线的时候只有我一个人，所以花了我两天半的时间。

第20步：

【二次织线】
第二次织线是在几个星期之后了，花了我36个小时。

第21步：

第22步：

第23步：

第24步：

第25步：

第26步：

第27步：

第28步：

【连接光纤】
我用tlc5940芯片和一些大功率电路开发了6个板子，就是用来维持光纤的正常工作。开始我用的是模型板，但是信号传输一直都有问题。

最终我决定自己动手，用daisy chain的形式连接电路。此外，LED的散热问题也一直困扰着我。这只是我的第一个版本，后来我发现了一个比较好的解决方法。那就是在铝制灯壳上面钻4个40大小的洞来解决散热问题。此外，我还发现把笔对半切开，然后把它与1W的如果把rgbLED灯连接起来放在光纤内部连接起来能够很好的固定光纤。


我还用树脂玻璃制作了一个镜子，用来显示3D效果。侧发光光纤电缆一般用作游泳池灯。

这种光纤分为两种：一种是内外部都有芯，另一种是只有一种一个固定的芯。图中选用的是3mm规格的那种。售价从每尺0.5刀至1.5刀不等。想买更便宜就得从中国海淘了。

第29步：

第30步：

这种电缆最大的缺点就在于如果某一部分坏了，就得更换所有电缆。还有一点就是如果电缆收到摩擦或是弯折的太频繁都会导致大部分的光线露出，剩下的电缆就会变得很灰暗。

第31步：

第32步：

第33步：

第34步：

【第三次和第四次接线】

第35步：

第36步：

第37步：

每次织线都要花上几天的时间。第一次的时候我在最顶端接了一个五边形，但是发现在这个位置接线实在是太痛苦，于是后面几次的五边形我都接到了屋顶的一边（如图所示），这样比价容易操作。

第38步：

第39步：

第40步：

我在接光纤的时候芯片烧毁了两次，两次在在芯片烧毁前我都没来得及拍照和录像，这一点比较遗憾。由于工作的地点风沙很大，所以我不能单独把UV线拿出来，否则几分钟之内，线就会被吹成棕色的。

第41步：

【最后的最后】
把屋顶组装起来我花了整整5天的时间，每天过着日出而作日落而息的生活。但每一次组装的感觉都是全新的。

第42步：

第43步：

第44步：

第45步：

第46步：
