主要材料
：| 洞洞板 | 机械轴 |
| 键帽 |
所需工具
：| 焊锡 |
制作步骤
：第1步：
第2步：
第3步：
准备材料：一个报废的键盘（只需要芯片和usb线部分），洞洞板，机械轴和键帽，以及根据自己手型和需要的按键做出的图纸。
第4步：
一般键盘都是这种薄膜式的，好，拆开，在两面需要的按键上做标记。
第5步：
看薄膜右上角与PCB接触的地方，也做上记号，比如Q键与第几个触点导通，拿万用表测一下（用眼睛循着线路看非常吃力，而且容易看错），上下两张膜都做好记号。
第6步：
在洞洞板上安排下轴怎么安放，这个我也搞了好久，毕竟每个轴有两个引脚和一个比较粗的塑料柱体。
第7步：
固定洞洞板。
第8步：
钻好孔，装上轴，OK。
第9步：
结合第二步和第三步做好的记号，就是每个按键与右上角很密集的触点的对应关系，简单画一下连线，也可以直接飞线，不过那样每个轴两条线，会有点多。
第10步：
可以先在洞洞板上把等价的触点连起来，这样可以少飞点线，就算偷个懒吧。
第11步：
按照连线用焊锡焊起来，其实就是充当导线的作用了，只是比较耗焊锡。
第12步：
把键盘的芯片触点打磨下，要露出点铜皮出来才焊得上锡，把芯片固定在洞洞板上，用细一点的导线连到洞洞板上，方便焊导线。
第13步：
第14步：
先在洞洞板背面焊上导线，如果每个引脚都飞线的就不会这么简单了，那得多少线呐。
第15步：
第16步：
第17步：
全部焊接完毕。
第18步：
半成品图。
第19步：
第20步：
第21步：
第22步：
在原来的基础上改变了按键的布局，用一整块PCB板代替了小的洞洞板，正面看上去舒服多了。
第23步：
第24步：
覆铜板正反面打孔
第25步：
第26步：
油性记号笔画出电路，电路比较简单，就省去打印、蓝油什么繁琐的工序了，不过自己画也没简单到哪里去，而且不能完全覆盖，任有少量铜被腐蚀
第27步：
第28步：
温水加入蚀刻剂
第29步：
放入铜板
第30步：
第31步：
第32步：
溶液变蓝，有铜被腐蚀了
第33步：
差不多了
第34步：
完成、油墨还在
第35步：
打磨下，露出本色
第36步：
各种焊
第37步：
正面
第38步：
背面，依旧凌乱
第39步：

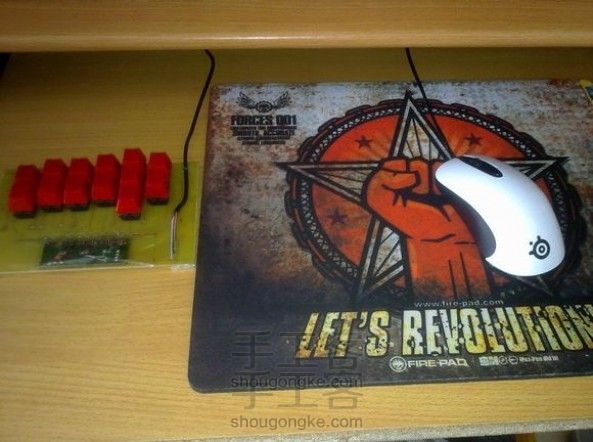

又可以欢快地撸了
