自制桌面可升降工作台

材料

（如果学校让你这么折腾的话就最好了…） | ○ 现有办公桌一张 | ○ 木料场卖萌所得木板若干 | ○ 齿轮6个（大齿轮4个，小齿轮2个）+齿条1米 | ○ 链轮7个 | ○ 链条2条 | ○ 手轮1个 | ○ 轴承6个 | ○ 轴承座3个 | ○ ∅10的铝轴4m+∅10的钢轴550mm | ○ 插销3个+弹簧若干+风筝线若干 | ○ 400mm长的二折导轨4个，250mm长的二折导轨8个

制作

我做的这个内部空间为 长x宽x高=400x240x420 盖板的尺寸是250x400x10 剪形架上盖板的尺寸是240x400x10 这里小的10mm是因为要考虑盖板竖直的时候需要和剪形架盖板一起放置。

如果做的尺寸不是很大的话，可以选择小一些的齿轮和链轮。

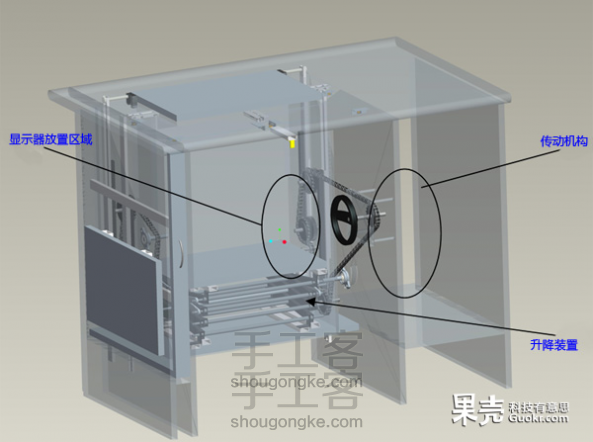

可以看到主要是把传动机构定位到侧板和桌子内壁之间，因此定位很重要。 我用的大齿轮是模数=1，齿数=60的；链轮是3分20齿的，节距9.525MM，外径64MM。

其实就是把齿轮和链轮焊在一根轴上。

并没有什么一定的距离限制，只要各个链轮在同一个平面就ok。齿轮装在靠近内壁的那一边。 从后面看的话，左右两边各两个这样的齿轮和链轮焊一起，所以，总共要4个。

中间那根杆上，在我们图上看不到的那面有一个U型槽。

由于我们需要两边受力合理，使台面上升更平稳，所以中间需要一个传动轴，一根轴上加两个链轮，两个链轮上的齿一定要对齐，否则会有倾斜，盖板上去就会歪歪扭扭。

好了这个时候需要最精确的定位了：要把这四个轮轴+传动轴准确定位到桌子内壁 （因为链传动存在节距，如果这个时候不按照节距算距离的话，会出现脱链的情况…我已经亲身试验过脱链了，各位不需要尝试了… ） 算距离也很简单，先拿出链条，把链轮卡在链条上拉紧绷直，只要记得两个链子算作一个距离就可以了。

注意：传动轴位于整个剪形架的宽度中心位置，我的宽度是240mm，所以，这里是传动轴在剪形架中间120mm，但是，传动轴和后挡板的距离是150mm，因为要装后盖板。 在竖直方向上的位置需要由剪形架的位置得出，后面详细讲解

定好位置了，各位肯定看到这里多了两根短轴，左边一根是为了让链轮多啮合一些角度才放置的，右边一根短轴是为了张紧链轮用的。

轮轴的固定要用到轴承，我的轴是直径10mm的，所以轴承也要内径10mm，但是轴承的外径达到了26mm，可以去买25mm的木工钻，装到手枪钻上…到时候晃一下，就是26的孔了，不要晃太大了，我们要的是过盈配合，最好到时候是稍微用榔头垫一块大木头能敲进去的。如果，大家怕麻烦的话，也可以直接用轴承座，只是这会稍稍加大传动机构的横向尺寸。其实，也没大多少… 短轴的固定直接用轴承座。 侧板上统一用轴承座。

把轮轴都固定好了，就开始由轮轴的位置固定二折导轨吧，这里用到400mm的二折导轨，二折导轨上固定齿条，方法是齿条和二折导轨分别打两个孔，用螺丝以固定就ok了。 上图：

右侧

接下来就是重头戏：剪形架=11根轴+12根空心钢管+8个二折导轨+盖板

总共用到了11根轴，10根铝轴（质量小，重量轻）+1根钢轴（受力最大，需要强度和刚度） 受力的时候是存在挠度会形变的，不过，不会弯的很大。 轴的中部是直径=10mm,长度为260mm，两个外侧是直径=6mm，每一侧的长度是50mm，其中还要分别用板牙转出30mm长的螺纹。（轴需要台阶，是为了正好让空心钢管卡主轴，这样就能使结构非常稳定）

钢轴的做法同上，但是需要更长，中间长度依旧为260mm，但是总长需要稍微小于桌子内壁的距离，需要卡在U形槽内。

因为钢轴是唯一被传动系统驱动是剪形架运动的零件，它是架设在中间的（钢轴位于中间三根轴的中间，是因为在剪形架的行程不变的前提下，它的行程与受力均会适中）

做轴需要耐心，我是用车床做出来的，铝的性质比较韧，我的废品率还是挺高的…至于多高…额，很高，两层楼这么高。

轴都做好了，接下来就开始做折腾空心钢管吧，空心钢管的尺寸：20mm高，10mm厚，240mm长，这是标准规格的，市场上都是有卖的，卖下萌就可以直接让师傅帮你切割了。

我们需要做的就是打孔，孔的直径是6mm，正好让我们车出来的轴套进去，位置都是在中线上，正中间一个孔，两侧分别向内定位7mm打两个孔。

之后就是把二折导轨装在剪形架的各个角上了，因为整个剪形架都是以中间的三根轴在空间中不动，两侧的8根轴向中间移动而使剪刀架运动的。

装二折导轨并无什么难度，只需要心细一点就可以了，安装的时候需要L型的角铝用于固定，（L型角铝直接有的卖）导轨也是可以直接买到的，安装过程就不细述了。

最后把他们组装好吧~

这个时候我们已经做好了剪形架和传动机构，剩下的就是把这两部分组装到一起。 他们是通过U型槽连接的。（前面提到过，钢轴是会受力变形的，而且是剪形架上升则钢轴两侧向下弯曲，下降则相反，这就是需要U型槽的原因，可以起到柔性连接的作用）

注意观察U型槽的位置

U型槽的安装已在前面的图中标示，按照后盖板上升距离=钢轴行程的原则进行定位，U型槽直接定位到齿条上。

我的后盖板行程是240mm，钢轴行程接近240，加上U型槽的柔性，因此可以比较默契的使后盖板的升降和剪形架的升降达到反向同步。

初具雏形

最后就是实现盖板的翻转功能了，其实这个地方才是整个作品的亮点所在。

想一下：在我的工作设备靠剪形架上升的同时，盖板需要翻转90°之后再下降，等盖板下降到最下限位时，剪形架正好靠插销卡在与桌面水平的位置；同理，到了剪形架下降的时候，盖板需要先上升再翻转，一切都需要同步，可证可逆的运行，而且，他们是不用电的！

虽然这个结构让人煞费苦心，但是最后却是一个非常简单的结构实现了功能。

盖板翻转装置

对的，90°的小齿轮和齿条啮合就能完成了。

现在我们的作品已经初具雏形了，就差一个防止盖板过度翻折和剪形架无法卡主的插销结构了。 主板下部装有三个弹簧插销，如图所示，用于辅助支撑盖板，减轻齿轮齿条的载荷，防止盖板在水品位置下落。显示器下降时，拉动主板下的销子，剪型架即可正常下降。

自锁装置，边上3个为弹簧插销

弹簧插销详图

插销可以直接购买，买到以后再把弹簧放到后面，就可以成为一个有自锁功能的插销了，它的拉紧是靠3根风筝线按照最佳受力的方向沿着滑轮固定的，是不是有点小机关的味道？！

减速机构：

剪型架上部分别在两侧安装了液压减速杆，减速杆用于防止显示器下降过程中重力作用速度过快，防止冲击对显示器的破坏。

安装位置如图。

看到了吧，那两个大大的鸭子嘴巴一样的东西，我买的时候老板跟我说这是液压的，不过我一直很怀疑，我强烈怀疑这是用扭簧调节压力的，因为可以用六角调节压力!

所有需要完成动作的结构我们都做出来了，现在就是装前后左右的侧板以及装手轮了，到了这一步，之后都是水到渠成的工作了~对了,有没有发现还有桌面被镂掉了两个大孔？不要忘记放两片有机玻璃填充下再贴一层膜，这样就美观又实用了。 最后让我们看看成品~

• 总结：这里的尺寸要求很少，真的不是我懒，而是木头这个东西，真的不好定位，总是遇到木屑纷飞的情况，往往定位的很好，切割出来总是差了几个mm。所以，我们需要把大要求烂熟于心就行了~
