果宝的第一把沙漠之鹰

第1步：

All adults were once a kid before, unfortunately, few can remember.
所有的大人都曾经是小孩，虽然，只有少数的人记得
——《小王子》

第2步：

橡皮筋手枪的“核心科技”就是扳机和触发部件了

第3步：

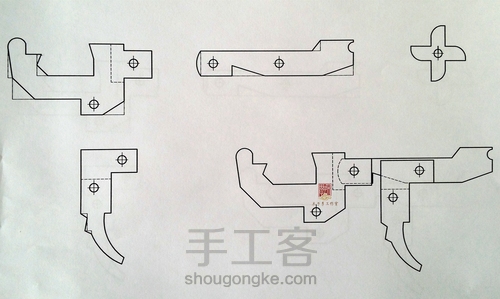

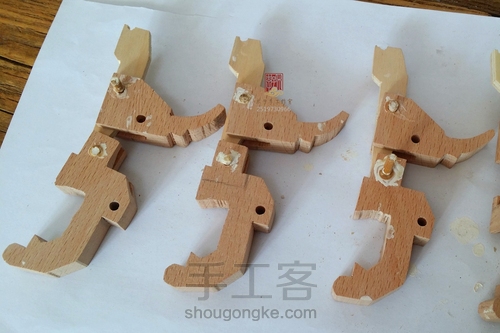

小时候曾做过类似触发结构的弩箭，不同的是弩箭的那个挂弓弦的那个牙是单齿的。图中右上角那个有四个齿，像风车的部件是挂住皮筋的拨轮。可以实现四连发功能。所有圆孔直径差不多是一次性筷子的粗细，大概4mm。

第4步：

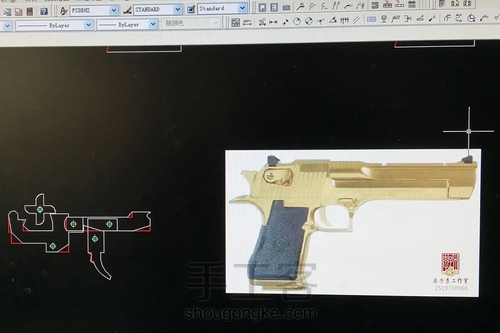

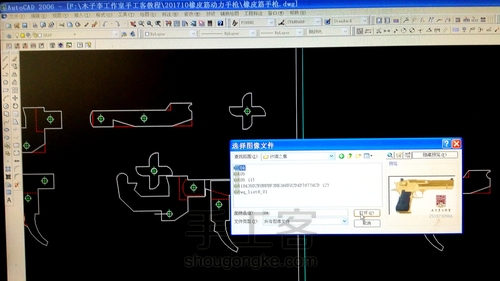

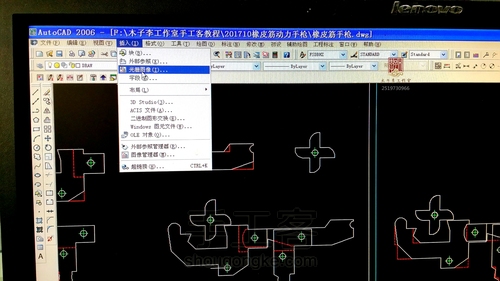

在CAD中选“插入——光栅图像”导入“沙漠之鹰”枪的图片。

第5步：

之所以选这把枪的原因，玩过CS的都懂。

第6步：

导入“沙漠之鹰”枪的图片

第7步：

:描出“沙漠之鹰”外形轮廓后把原图片删掉。

第8步：

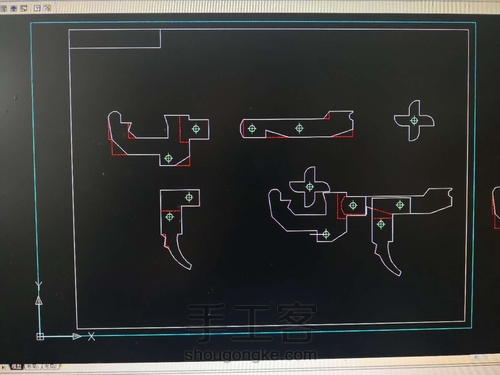

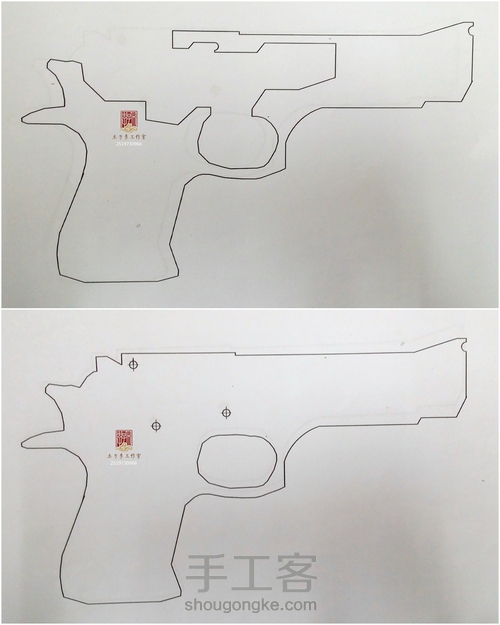

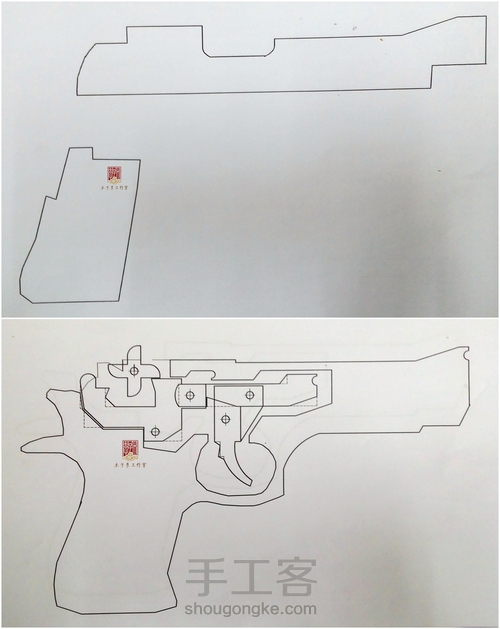

根据扳机触发机构的大小，调整好手枪外形的尺寸。确定出切割轮廓及部件中轴的孔位。

第9步：

画出外层装饰板的样式

第10步：

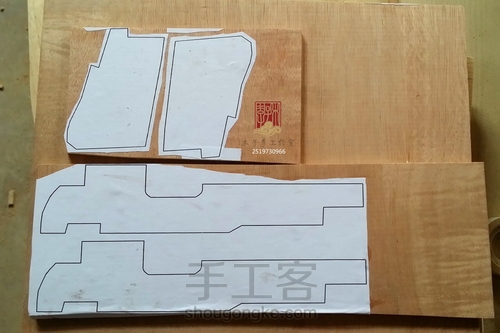

中间和扳机部件采用厚度约10mm的榉木板加工，

第11步：

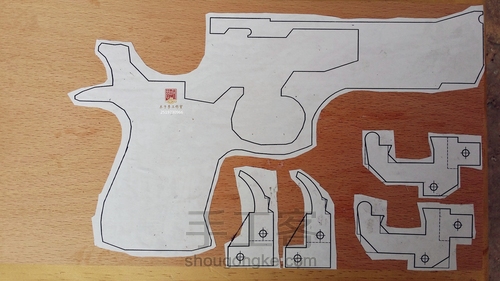

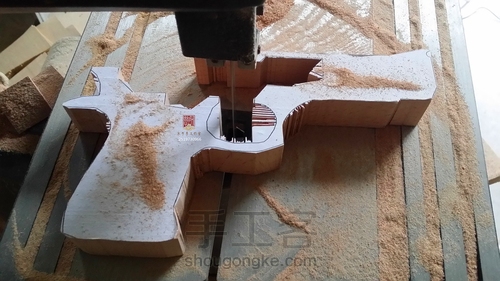

用台锯切割出中间层外形，没有换曲线锯条，所以都切得直线

第12步：

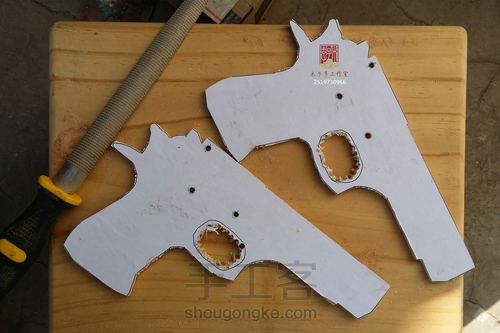

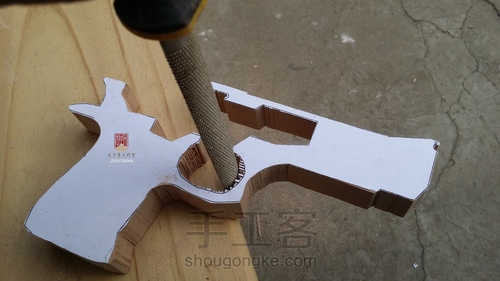

用锉刀修出外形

第13步：

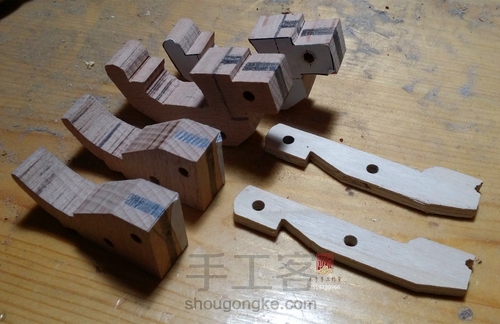

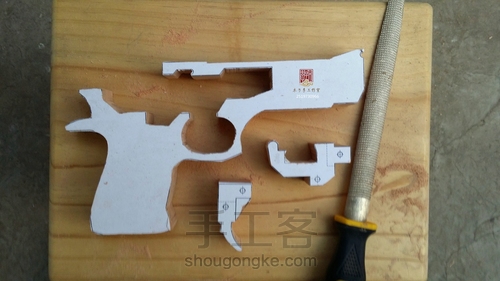

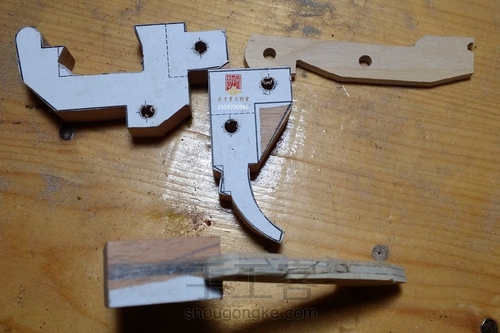

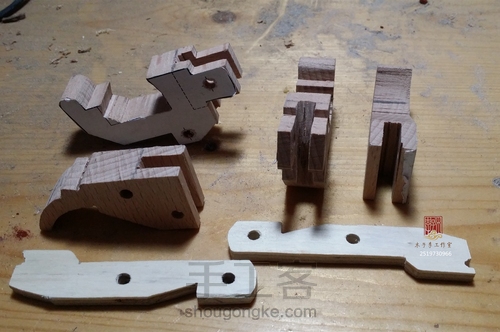

中间层和扳机部件初步加工完成

第14步：

:拨轮、扳机部件联接件采用厚度约4mm的胶合板加工。

第15步：

外层挡板和采用厚度约4mm的胶合板加工。

第16步：

:装饰板采用厚度约4mm的胶合板加工。

第17步：

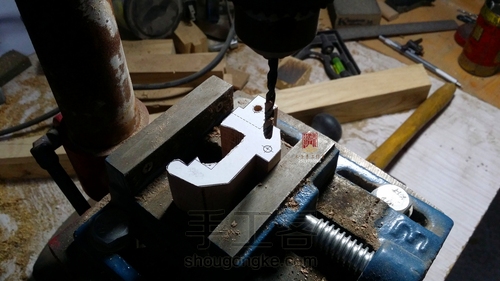

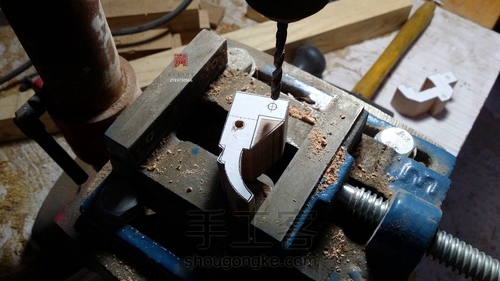

扳机部件上台钻打孔

第18步：

扳机上台钻打孔，考虑到扳机强度问题，没按原设计切割，留了一块没切。

第19步：

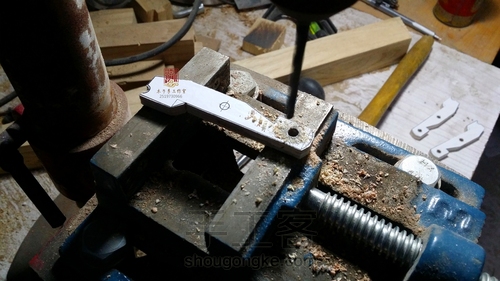

扳机部件联接件上台钻打孔

第20步：

扳机部件及联接件打孔完成

第21步：

扳机部件和扳机中间挖5mm的槽

第22步：

保证联接件在槽里有活动空间

第23步：

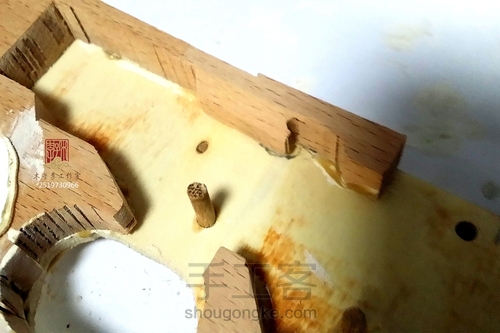

用一次性筷子做轴，与联接件组装起来。此处的轴与扳机外表面齐平。

第24步：

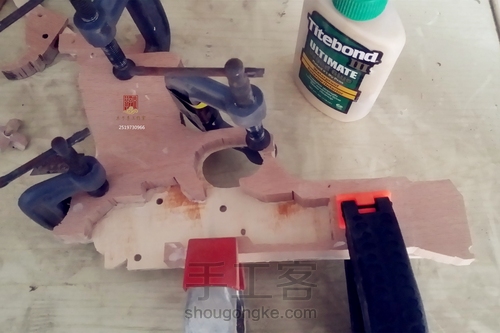

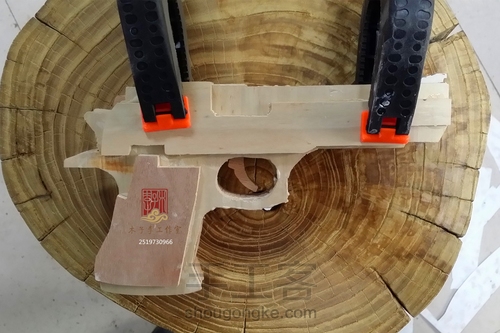

手枪中间层与打好轴孔的一侧外挡板用胶粘合。

第25步：

注意中间层挂皮筋处用锉刀加工出斜面来，给皮筋留出活动空间。

第26步：

用一次性筷子截出两段稍长一些的轴，一端固定在外挡板的孔位上，扳机部件挂好皮筋，穿到轴上（扳机部件能绕轴转动）。四齿拨轮用胶固定到轴上，安装到轴孔里，以能轻松转动为宜。

第27步：

外层挡板与装饰板粘合，挡住轴孔。

第28步：

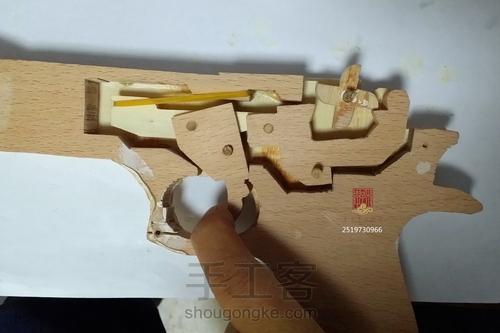

挂上皮筋联动试发射。把皮筋一头卡到枪管头部的瞄准器下的小缺口中，另一头用四齿拨轮的“悬刀”挂住。然后往后拨动拨轮，再挂一根皮筋到下一个拨轮齿上。如此四下，四个拨轮齿可以挂四根皮筋。扣动扳机，拨轮会在挂住的皮筋子弹的拉力下转动，直到无法卡住皮筋，把皮筋发射出去，下个拨轮齿正好会被触发机构块挡住，直到再扣动扳机触发。如此实现四连发功能。

第29步：

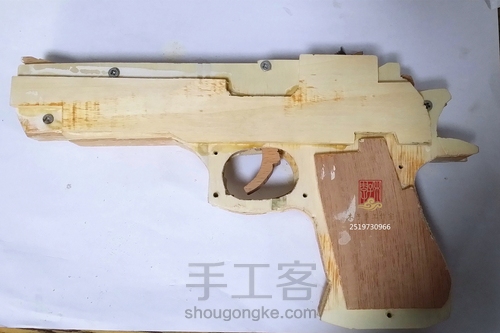

另外一侧的外挡板用螺丝固定（方便检修）基本完成。

第30步：

画出手握的轮廓

第31步：

用锉刀把枪把再加工一下，方便抓握。

第32步：

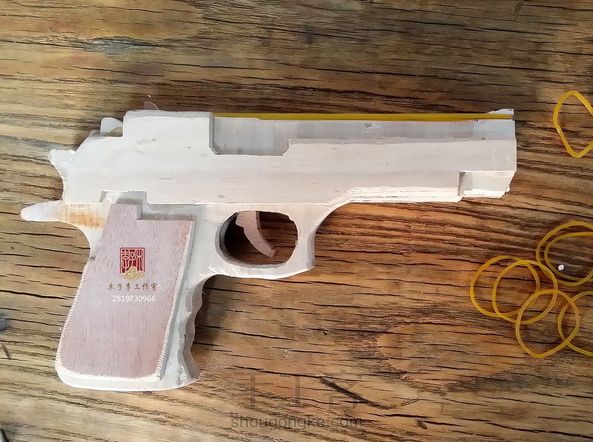

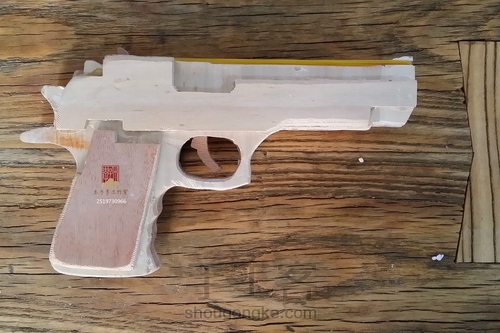

木制“沙漠之鹰”四连发橡皮筋手枪完成。

第33步：

在我还小的时候，看了电影《小兵张嘎》，嘎子用把木头手枪缴获了一把真手枪。然后我也梦想着能拥有一件属于自己的玩具手枪，估计那个时候每个男孩子心中都有一种深入骨髓的手枪情结吧。但是那时父母整天在为我们兄弟几个的吃喝拉撒奔波操劳，还要供我们上学，所以并没有什么闲钱买玩具。学校开运动会能给我们两毛钱买冰棍已经是很幸福很奢侈的事了。所以那时，我们的玩具基本上都是自己动手制作的，用木头做把手枪玩是再自然不过的事情了。后来不满足于木头枪开火全靠嘴里喊着“吧唧呴”的玩法啦。又发展到做火柴枪这种真正能发射“子弹”并带响声和硝烟的手枪，更有甚者继而发展到做加装钢管填装火药的“钢砂枪”来……

第34步：

到了我儿子这辈，什么声光电一体的，能发射塑料子弹的各种玩具枪已经很常见了，反而像小时候的木头枪却很少能看到了。“洋火枪”和“钢砂枪”这类有一定危险性的玩具枪是不敢让他们玩的。于是想起给他做把发射橡皮筋的木手枪。第一把原型枪用的“沙漠之鹰”这枪的外形，为啥选用这型号的枪，估计玩过CS的都明白。当果宝拿到这把枪的时候，那种兴奋是溢于言表的，他跟我说这是他最喜欢的一把枪的时候，与我，那种为人父的满足感和成就感也是非常幸福的。

第35步：

这把制作还比较糙的原型枪在17年就做好了，再后来有了图纸，用激光雕刻机来切割木板，成品就精细了许多。但是这把原型枪对我和果宝却是最好的。所以在这里还是把制作这把枪的过程发布一下，做个记录。

第36步：

果宝傲娇的射击过程。

有感兴趣或也想制作的朋友可关注并转发此文章，私聊我免费获得图纸资料。
