鞋楦尺寸测量方法

第1步：

平台（平整的铁平台、带玻璃平板的桌面）、划盘针

第2步：

橡皮泥

第3步：

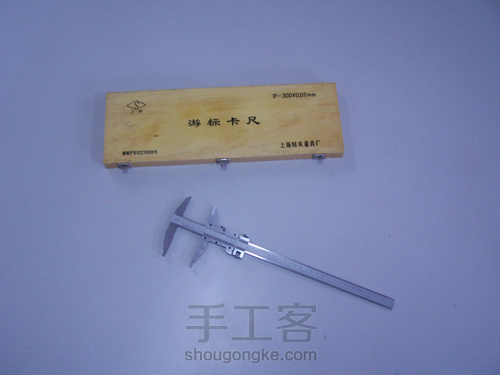

游标卡尺

第4步：

高度游标卡尺

第5步：

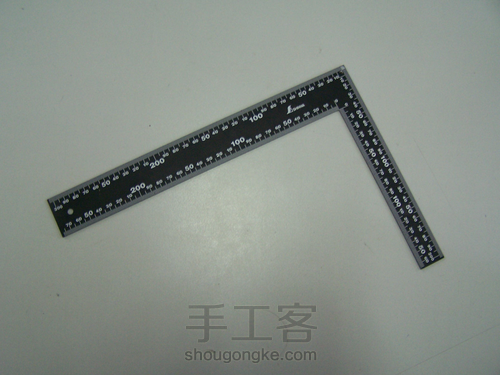

直角尺

第6步：

后跷测量仪

第7步：

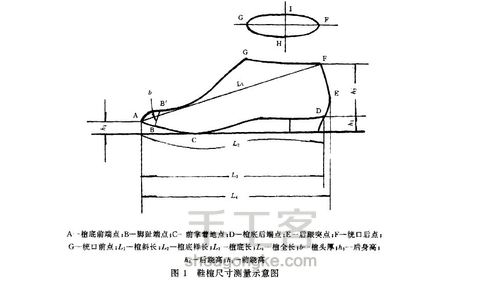

植斜长的检测：用游标卡尺测量楦底前端点与统口后点之间的直线长度（图1中L1)

第8步：

植底样长度的检测：以鞋用带尺紧贴鞋楦，测量楦底前、后端点弧度曲线长度（图1中L2)

第9步：

植底长度的检测：用游标卡尺测量楦底前、后端点间的直线长度（图1中L3)

第10步：

楦全长的检测：用游标卡尺测量楦底前端点与楦后跟突点之间的直线长度（图1中L4)

第11步：

鞋楦后身高度的检测：用游标 尺测量楦统口后点与楦底后端点的直线距离（图1中h3）

第12步：

鞋楦后容差的检测：用游标卡尺测量楦全长L4与植底长L3的差即为后容差值（见图1)

第13步：

楦统口长度的检测：用游标卡尺测量楦统口前点与后点间的直线距离，即为统口长（图1中的GF）

第14步：

楦统口宽度的检测：用游标卡尺测量楦统口最宽处两点（H和I)间的直线距离，即为统口宽（图1中的HI)

第15步：

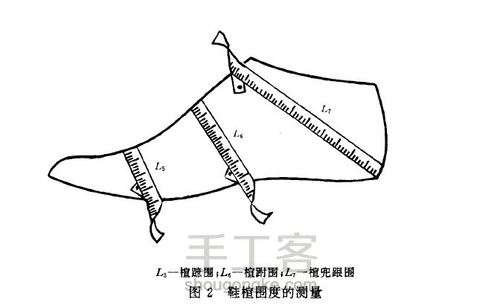

鞋楦的围度包括趾围、附围、兜跟围长、脚腕围长、腿肚围长和统口围长等。测量前，先标出左、右脚鞋楦有关部位点。测量时以鞋用带尺零点对准楦体的起始测量部位点，紧贴楦体围绕一周以鞋用带尺同边对准同
一测量部位点，读出鞋用带尺同边交合处的示值即为所测的相应围度（图2).

第16步：

拇趾里宽的检测：以鞋用带尺紧贴楦底面，测量拇趾外突部位点到楦底样轴线的垂直距离

第17步：

小趾外宽的检测：以鞋用带尺紧贴楦底面，测量小趾外突部位点到楦底样轴线的垂直距离。

第18步：

第一趾趾里宽的检测：以鞋用带尺紧贴楦底面，测量通过第一趾趾部位点的楦底样轴线的垂线在楦底里段的宽度

第19步：

第五趾趾外宽的检测：以鞋用带尺紧贴楦底面，测量通过第五跖趾部位点的楦底样轴线的垂线在楦底外段的宽度

第20步：

基本宽度的检测：第一 跖 趾 里宽加第五跖趾外宽即为基本宽度

第21步：

踵心全宽的检测：以鞋用带尺紧贴楦底面，测量踵心部位与分踵线垂直的楦底宽度

第22步：

楦宽的检测：以游标卡尺测量楦前身内侧最突点与外侧最突点之间的距离

第23步：

总前跷的检测：
将鞋楦楦 底朝下，放在平台上，用高度游标卡尺测量楦底前端点与水平台面的垂直距离（图3中h2）。
前跷高和后跷高的检测：
将鞋 植 植 底朝下，后跟部垫上相应高度的后跟后，用高度游标卡尺测量植底前端点与水平台面的垂直距离（图3h1)，即为前跷高。同法测量植底后端点与水平面的垂直距离（(h2）为后跷高。

第24步：

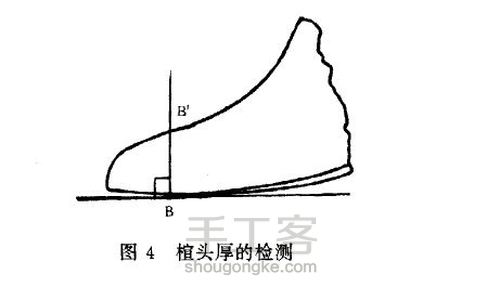

鞋植头厚的检测：
在楦底样长标线上标出脚趾端点部位点B，将鞋楦适当放置，使楦底面通过B点与水平台面相切，再确定B‘点，使得BB‘与水平台面垂直。用游标卡尺测量BB'两点间距离，即为楦的头厚（图4)0

第25步：

植底端正的检测（四点检测）：
将 鞋楦楦 底朝上，固定在平台上（用橡皮泥等），使鞋楦稳固，调节踵心里点、踵心外点与第一（或第五）跖趾边缘点处于平行于平台的同一平面上（用划针盘检测），再用高度游标卡尺测量第五（或第一）跖趾边缘点或其他有关对应点与上述三点平面的高度差（见图5)。

第26步：

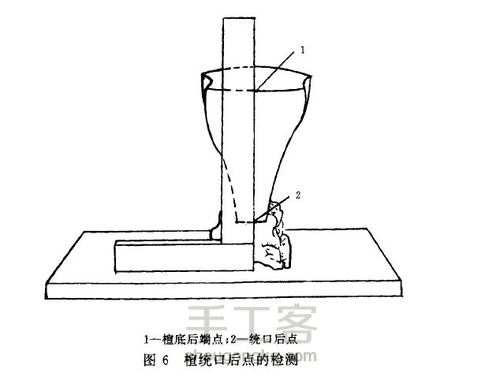

楦统口后点的检测：.调整踵心里点和踵心外点的连线平行于平台面后，用宽座直角尺垂直边对准楦底后端点，测量统口后点侧向偏离尺子垂直边的距离（见图6),

第27步：

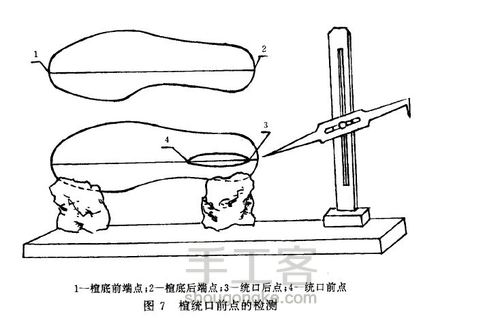

楦统口前点的检测：将 鞋楦 侧 放在平台上用橡皮泥等固定，使鞋楦稳固，调整楦底前端点、楦底后端点和统口后点处于平行于平台的同一平面上，再用高度游标卡尺测量统口前点相对于该平面的偏差（见图7).

第28步：

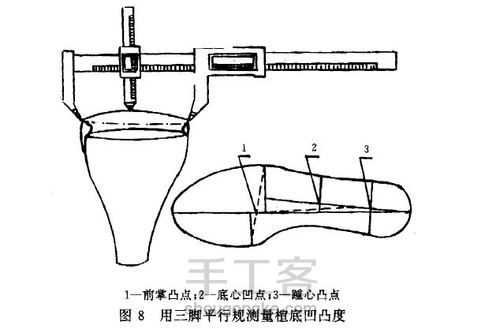

楦前掌凸度的检测：以楦上 第 一跖趾边缘点与第五跖趾边缘点两点连线为基准线，用三脚平行规测量前掌凸度点相对于基准线凸起的高度值即为前掌凸度值（见图8)

第29步：

楦踵心凸度的检测：
以楦 上 踵 心里点与踵心外点两点连线为基准线，用三脚平行规测量踵心凸度点相对于基准线凸起的高度值即为踵心凸度值（见图8),

第30步：

楦底心凹度的检测：
以前 掌 凸 度点与踵心凸度点两点连线为基准线，用三脚平行规测量底心凹度点相对于基准线的距离即为底心凹度值（见图8)
