主要材料
:2N2222晶体管14 | 红外线LED灯7 |
100欧姆电阻器7 | 1千欧姆电阻器7 |
400欧姆电阻器7 | 电路板 |
三极管 | 多股绞合电缆 |
所需工具
:粘木材的胶水 | 线路板销 |
电路板的蚀刻溶液 |
制作步骤
:第1步:
我们首先要准备好材料!
-2N2222晶体管(×14)
-LED红外线(×7)
-100欧姆电阻器(×7)
-1千欧姆电阻器(×7)
-400欧姆电阻器(×7)
-一面的印刷电路板
-三极管
-多股绞合电缆
-线路板销
-粘木材的胶水
-电路板的蚀刻溶液
工具:
电焊
锥子
隔热胶带
万用表
洗甲液
绘画笔
所有你认为有用的东西第2步:
先用一块干海绵把PCB擦干净,这样它能光亮一点,然后绘图笔画电路。
画发光二级管电路和接收器电路。在上边涂一层保护漆,能够保护这些铜质的东西。你可以按照图操作,这有一个PCB制作链接http://www.instructables.com/id/PCB-making-guide/
画完图后,拿出蚀刻溶液。
注意:必须戴胶皮手套,用硬塑料或玻璃容器装溶液,然后在通风地方操作。
把PCB浸在溶液里几分钟直到没被涂到漆的部分都被染上溶液。然后把PCB放水里清洗把溶液漂洗掉。
用洗甲液清洗PCB,用海绵再洗一遍,PCB 就完成了。第3步:
用锥子在PCB上小心的钻几个洞。
按照电路图焊接零件,在红外线接收器上留出一些空间以防发光二极管接收不到红外线,适当调节。第4步:

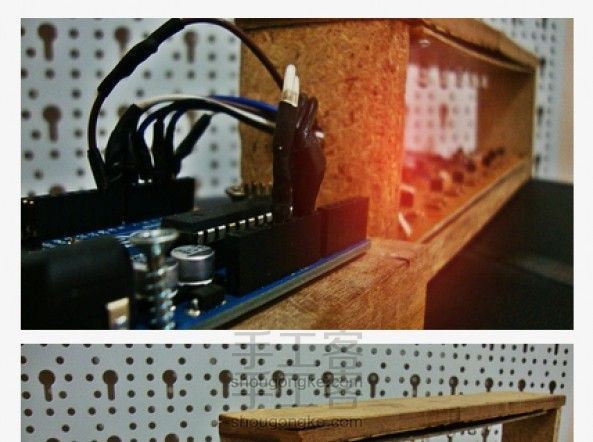

测量对绞电缆的距离,你需要和焊料销的一端。焊接接收器PCB两端信号孔,确保电缆连接到Arduino足够长。然后把PCB和arduino安装在附件上,确保每个零件位置准确。
第5步:
将所有的信号线连接到Arduino上的数字引脚,由于传感器的作用就像一个开关,保证开关的闭合。
一定不要使用数字引脚0和1,因为这样会出现问题,你可以使用引脚2,3,4,5,6,7,8。
然后把准备好的Arduino代码上传到您的Arduino的第一部分,这一步完成!
