古帆船制作—黑珍珠号[模型]

• 第1步：



  备料一年多了，因恐惧其繁琐冗杂的制作过程，没有勇气下决心。

  几个月前，综合评估自己智商、实力及心理素质后，在自身硬件落后情况下，还是决
  定冒险制作！！

  制作过程备受压力，几欲崩溃……历经四个月，终于完成了！！

  自己鼓掌, 聊以自慰

• 第2步：



  敬告：

  凡本文涉及所有加工器械用具，无熟练操作经验者，慎重模仿。

  为方便演示，制作过程视频，动态图片均为快速或剪辑播放，

  实际操作具有一定复杂和危险性。仅供参考，慎重模仿。

• 第3步：



  看了网上很多朋友一千多元购买黑珍珠套件，进行拼装制作，个人感觉一定程度失去制

  作乐趣。

  独立自开料制作过程，有制作乐趣，尤其是三十多尊火炮，二百多个滑轮制作，带来很

  大成就感。

  总体来说：大体符合网上主流黑珍珠号，局部细节略有改动精简。

  当然也有细化的部分如：

  船舵完全仿真，可控制方向；桅杆自如升降；船门、炮门灵活打开关闭。

• 第4步：



  根据以往发帖经验，加上本人描述能力有限，所保留较多制作过程图片，

  不详之处，有问必答 有疑必解，有水必删！




• 第5步：



  主要材料：各种木条、板、块儿、棒、签，101胶几十瓶，绳索（做船帆滑轮拉线等，我用的鞋线，用了160米）

  大头针、细铁丝、布料（做帆布），玻璃胶，白乳胶、锡纸、丙烯颜料（做海景）等

• 第6步：



  买的枫木条，横截面2x6mm 的，长一米。因为船体一部分改用薄木板，木条用了大概三十多根。其他的都是以前做手工剩的。

• 第7步：



  复制到words里，放大再打印，图上右下角有一个0--50--100mm的标尺，放大到和实际大小一样既可以了

• 第8步：



  图纸都是网上找的 原图太小 没有太清晰， 这都是我处理过的，尺寸以后我做图标示上。

• 第9步：



  图纸都是网上找的 原图太小 没有太清晰， 这都是我处理过的，尺寸以后我做图标示上。

• 第10步：



  图纸都是网上找的 原图太小 没有太清晰， 这都是我处理过的，尺寸以后我做图标示上。

• 第11步：



  图纸都是网上找的 原图太小 没有太清晰， 这都是我处理过的，尺寸以后我做图标示上。

• 第12步：



  都是外围的图，细节都是我根据别人做好的成品图，按比例做出来的。

  每个人都做的不一样，也不用太认真，因为

  黑珍珠号本来就是杜撰出来的，只要大体做的协调就行。





  我把这些小图，放在word里，按统一比例放大，打印出来，剪下贴到木板上，划线，



  仿形锯下来，对于咱们做手工的人来说，难不 ？！！是的，so easy！！

• 第13步：



• 第14步：



• 第15步：



• 第16步：



  注意工序，注意工序，注意工序，注意工序！！！

  （五词连用，代表了作者强烈的思想感情，体现了所示内容的重要性）

  没有事先打好桅杆孔，固定好的肋板只能被强拆……再夹持固定打孔

  返工……

• 第17步：



  痛苦的贴条过程，每个木条，每个钉子都跟我玩打地鼠，

  钉完左边右边翘起，钉完右边左边又翘……

  只能留着最后补上，业余的制作……不过更业余的还在后头！！！

• 第18步：



  船帮部分感觉用木条堆太难了，索性用了较柔韧的木板。

  不过还好打磨得和船底平滑过渡了！耶！！！！

• 第19步：



• 第20步：



  船头制作，需要把木条完成各种弧度，有火烤难以掌握！

  所以———自制了一个木条弯曲器！！！

  一小块圆铁，钻孔，穿在电烙铁上，太他妈好用了！！又省了几十块钱！！！

• 第21步：



  网上卖的类似下面这个，某老板说吐血卖我58块大洋，呵呵！他白死了…………

• 第22步：



  船头制作，技术是业余中的业余！！最后用腻子或补土来找平吧！！


• 第23步：



  两边的技术至少差二级工资

• 第24步：



  蒙皮总算结束了，我用树脂胶不平了表面的坑坑洼洼，没打算再蒙第二层……

• 第25步：



• 第26步：



  先做火炮吧，要不你会后悔的

  火炮的制作，已经发过预告片了

  原料：六号铁丝，砸直了，锯成小段

• 第27步：



• 第28步：



• 第29步：



  夹在钻床上高速旋转，用角磨机磨出形状，其实相当危险，甩出来好几次，差一点成遗作……

  磨制一个大概五分钟……

• 第30步：



• 第31步：



  磨制了将近五十个，从中挑选了32个，淬火。防锈

• 第32步：



  炮车制作 雪糕棍

• 第33步：



• 第34步：



• 第35步：



• 第36步：



  三十二尊火炮

• 第37步：



  该蒙甲板了，所以要把一部分火炮先放进甲板下面一层去！！！

  固定甲板下层炮台，应该在蒙甲板之前 ，中间少了一些图片，我涂鸦啦发吧，

  红色的是木块，放火炮的平台。

  固定下层的火炮，保证能活动露出头，还能缩进船舱！！！


• 第38步：



  打磨船体，覆盖甲板

  甲板下面，我加了一层衬板，通风孔也挖出来了

  注意！！！！

  注意！！！

  一定要把桅杆孔先标好位置！！蒙上就看不见了！！

• 第39步：



• 第40步：



  挖炮孔时因注意上下层间距、比例
  两层炮孔间距均匀，一定要在两片龙骨中间哦

• 第41步：



  自己设计了一个小结构，好歹能使船舵转动

  原理很简单，就是用绳索传动，拐弯处用小滑轮过渡一下，找合适的位置固定滑轮

  提示：为了防止打滑，船舵杆上都是打孔的，把线穿过去就行了！！

  注意调整绕线的方向，左打轮向左转弯，右打轮向右转弯。

  我第一次就弄错了，撬开甲板返工的，船体都撬坏了……心疼

• 第42步：



  其实这个结构是在弄完甲板才做出的，撬了一次，改进结构又撬了一次、绕错线还撬了一次！！

  固定撬开、固定撬开……我当时真要崩溃了！！！！！


  看看下面的结构，很丑，改进前的。图纸是改进后的没拍照

• 第43步：



  这两个小孔，弄的还算满意，为了防止磨坏甲板，小孔里加了衬套，

  圆珠笔芯小管，剪了一毫米当衬套镶在小孔里！！！！

• 第44步：



  手在弯木条时被烫掉皮了，

  血泪史就不描述了……


• 第45步：



  注意主轴和小支撑轴（钉子做的）的同轴性

• 第46步：



• 第47步：



  下面说涂色.

  其实像黑珍珠这样的海盗船，应该用黑褐色，古铜色等看上去沧桑感的颜色，无奈着

  色不是很理想，还是改选了红棕色，涂色后再打磨，做旧处理。掉漆的感觉。

  为了所有部位都均匀着色，做一部分结构后喷一次漆。全做完喷漆会有地方喷不

  到！！

  干后用细砂纸打磨毛面，减弱反光，闪光锃亮不是黑珍珠的风格。


  粘贴吃水线

• 第48步：



  通风口，船长室窗户，均用一种材料做成———苍蝇拍！！！一块五两个！！ 尺寸和形状目测比例，自己把握！！

• 第49步：



• 第50步：



  开始做船体栏杆，需要大量等长的木条，想个法子

  每根绝对误差小于0.01mm，比机床还精确！！

  两段木条，量好所需长度，粘在剪刀口即可。

• 第51步：



• 第52步：



  栏杆制作

• 第53步：



• 第54步：



  栏杆 上色

• 第55步：



• 第56步：



  楼梯及护栏制作，简直要了我的命，纠结了很长时间。

  想偷懒，却一直找不到合适形状的材料，

  一咬牙，自己做！！

  关键是模具，用废旧角磨机打磨片，我有上百片了！掰下三片，两边凸中间凹粘在一起，主要是磨出波浪纹即可！

  磨制过程中，注意安全，不小心磨断的碎渣，打在脸上直接入肉穿眼！！

• 第57步：



• 第58步：



• 第59步：



  楼梯 制作，直接上图

• 第60步：



• 第61步：



• 第62步：



• 第63步：



• 第64步：



• 第65步：



  桅杆制作

• 第66步：



• 第67步：



• 第68步：



  感觉桅杆略显粗

  瞭望台制作

  做废了好几个

• 第69步：



• 第70步：



• 第71步：



  摆一下，看看效果


• 第72步：



• 第73步：



• 第74步：



  上漆


• 第75步：



  滑轮制作
  自制小磨床，

  加工效果超出我的预期，不过危险指数也超过了预期

• 第76步：



• 第77步：



• 第78步：



• 第79步：



  一共加工 近三百个，太考验我的耐性了，加工作废三十多个，挑选使用二百个

• 第80步：



  简易滑轮制作

• 第81步：



• 第82步：



• 第83步：



• 第84步：



  好吧，让我们迎接最最痛心疾首的工作，致使我近视增加一百度

  枯燥的穿绳，几乎令我抓狂……

• 第85步：



• 第86步：



• 第87步：



• 第88步：



• 第89步：



• 第90步：



• 第91步：



• 第92步：



  软梯制作，不知道那几天怎么过来的……

• 第93步：



• 第94步：



• 第95步：



• 第96步：



  滑轮 固定线 我省略的太多了

• 第97步：



• 第98步：



• 第99步：



• 第100步：



  船帆 制作 ：

  我是做了几个破的，就是拿好的用锤子在水泥地上砸出窟窿，可逼真了，比剪出的窟窿形象，只是觉的有些矫情，没挂

  船帆布料：

  我花四十块钱买的名贵衬衣，就这样暴尸船头……

• 第101步：



• 第102步：



• 第103步：



  用铜丝做了一根大针，还挺好用！！

• 第104步：



• 第105步：



  救生艇 制作

• 第106步：



• 第107步：



• 第108步：



• 第109步：



• 第110步：



• 第111步：



  炮门制作

• 第112步：



• 第113步：



  易拉罐铁皮做合页，大头针做主轴

• 第114步：



• 第115步：



• 第116步：



  胶干后，发现有整体粘死了几个转不动了，又重新做……

• 第117步：



• 第118步：



• 第119步：



• 第120步：



  各种
  小配件

  灯

• 第121步：



• 第122步：



• 第123步：



  锚 和浮筒

• 第124步：



  锚 和浮筒

• 第125步：



  锚 和浮筒

• 第126步：



  锚 和浮筒

• 第127步：



• 第128步：



• 第129步：



• 第130步：



• 第131步：



  船头雕塑
  想起按拿着琴的小白天使做……

  卫生纸，用胶渗透，粉笔雕刻的头部。

  警钟主做

• 第132步：



• 第133步：



• 第134步：



• 第135步：



• 第136步：



• 第137步：

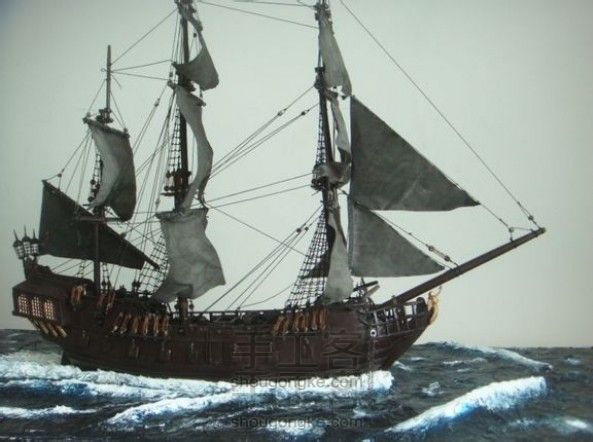

  接下来慢慢的仔细的欣赏一下成品吧~

• 第138步：



• 第139步：



• 第140步：



• 第141步：



• 第142步：



• 第143步：



• 第144步：



• 第145步：



• 第146步：



• 第147步：



• 第148步：



• 第149步：



  最后，以偶像来来结束本教程吧


  多谢支持！！！！

敬告：

凡本文涉及所有加工器械用具，无熟练操作经验者，慎重模仿。

为方便演示，制作过程视频，动态图片均为快速或剪辑播放，

实际操作具有一定复杂和危险性。仅供参考，慎重模仿。
